DT Sensor Series

動的ひずみゲージやコンタクトマイクロホンとして振動や衝撃の検出に使用される DT センサシリーズ

　
ピエゾフィルム技術
圧力
振動
マイクロホン
音響ピックアップ

DT シリーズは、さまざまなサイズと厚さのセンサをご用意しています。 DT フィルム素子が生成する電圧はマイクロストレインあたり 10ｍV を超えます。これは箔ひずみゲージの出力電圧より約 60dB 高い値です。静電容量は素子の面積に比例し、素子の厚さに反比例します。DT シリーズ センサは最も単純な形態のピエゾ フィルム センサであり、主に動的ひずみゲージやコンタクト マイクロホンとして振動や衝撃の検出に使用されます

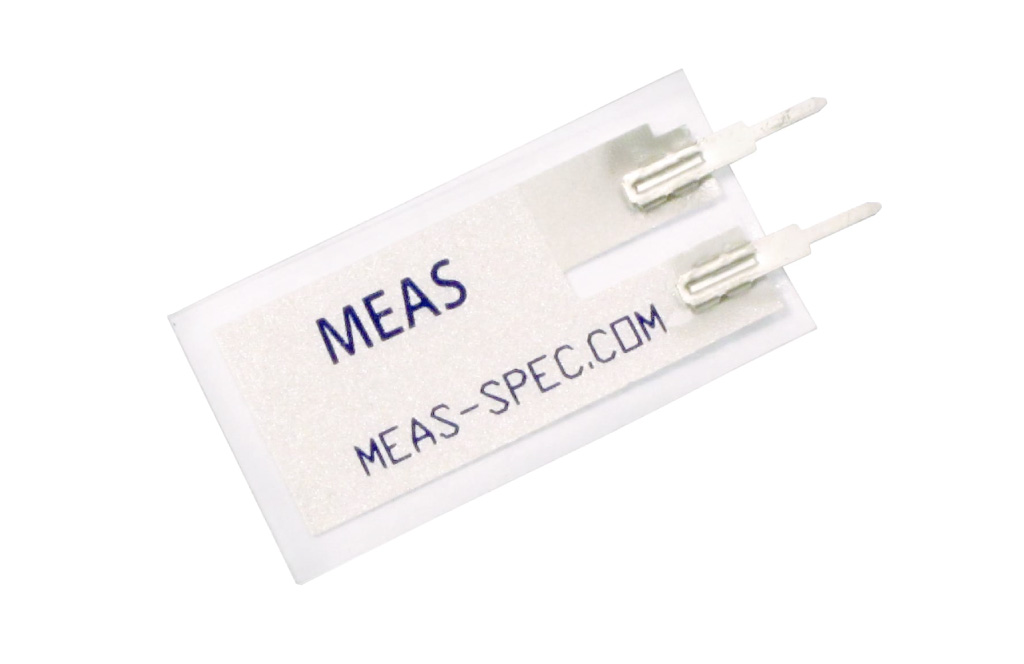

DT センサシリーズ製品写真

特長

  • 高いピエゾ活性を備えた薄いピエゾポリマー
  • 柔軟な銀インクのメタライゼーション
  • 最低入力インピーダンス：1MΩ（推奨：10MΩ）
  • 出力電圧：-mV ～ 100sボルト
  • 動作温度：-40 ～ 60℃

アプリケーション

  • 接触の力検知
  • イベントの時間記録
  • 衝撃の数カウント
  • 独自のセンサ要素の作成/開発

資料ダウンロード

DT センサシリーズデータシート（英文）PDF － 105.57 KB

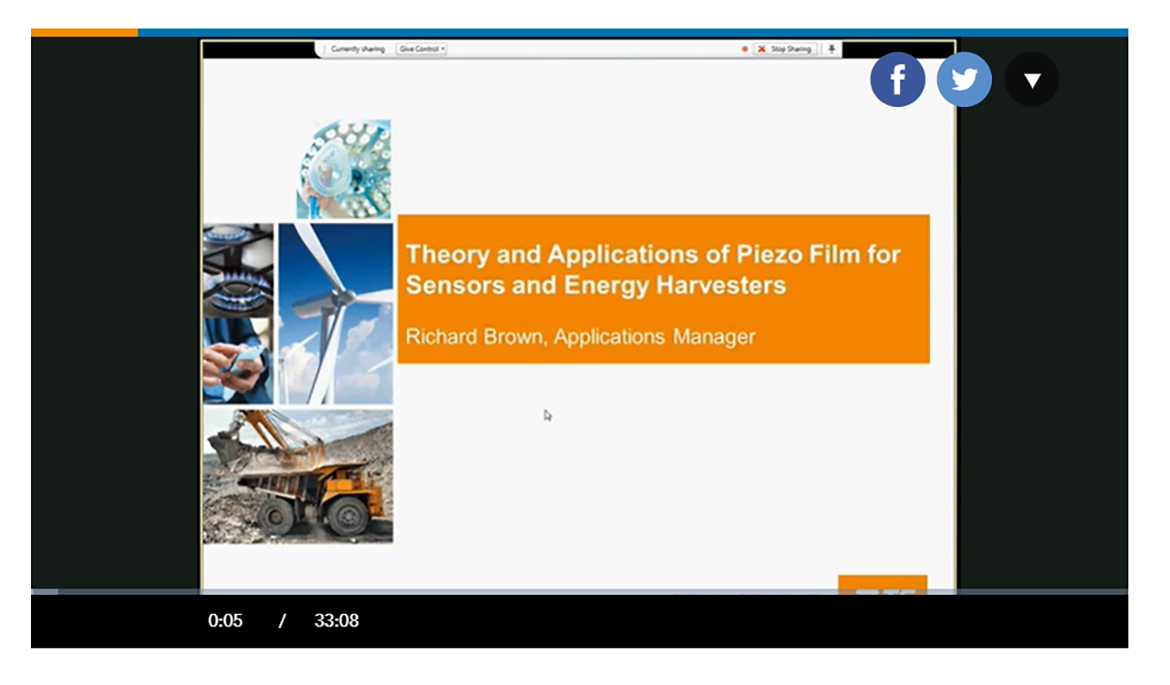

【関連動画】センサおよび環境発電用ピエゾ フィルムの理論と用途（英語）

　
