CPC Series: Rugged Circular Plastic Connectors Suited for Harsh Environment Applications

過酷な環境下での使用を実現する丸型プラスチックコネクタ（CPC）

　
丸形コネクタ
過酷環境
堅牢
シグナルコンタクト
パワーコンタクト

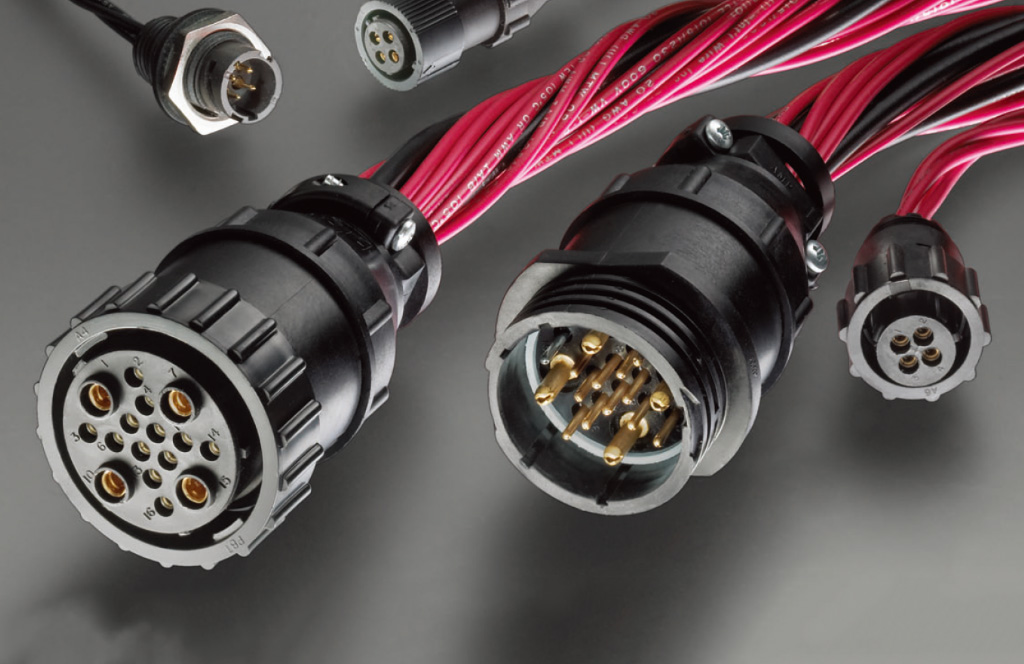

汎用性が高い丸形プラスチックコネクタ。堅牢なハウジング設計により、過酷な環境下での使用を実現。丸型プラスチックコネクタ（CPC：Circular Plastic Connector）は、堅牢且つ汎用性の高い丸形シグナル及びパワー用コネクタです。豊富なサイズバリエーション、各種シグナルコンタクト及びパワーコンタクトの取り揃えにより、多種多様なご要求に対応可能であり、産業機器、鉄道車輌、医療機器、代替エネルギー等、幅広い産業分野での採用実績がございます。

丸型プラスチックコネクタ（CPC）

特長

  • 同じ面積の角型コネクタと比べ、より多くの極数のコンタクトを搭載可能
  • 耐熱性及び自己消化性を持つ熱可塑性樹脂でつくられた堅牢なハウジングが、過酷な環境下での使用を実現
  • ポジティブロック機能により、嵌合を確実に保持
  • 仕様温度範囲：-55℃ ～ ＋125℃
  • 環境負荷物質への対応：RoHS、REACH 対応

アプリケーション

  • 産業機器（溶接機器、各種製造設備など）
  • 鉄道車輌
  • 医療機器
  • 建築照明
  • 無線受信装置
  • 代替エネルギー

性能・仕様（タイプ別）

シリーズ 1 AWG16 シグナルコンタクト
極数：4 極 ～ 37 極
電流：最大 13A/極
シリーズ 2 AWG20 シグナルコンタクト
極数：8 極 ～ 63 極
電流：最大 7.5A/極
シリーズ 3 AWG16-10 の電線を圧着可能なパワーコンタクト
極数：3 極及び 7 極
電流：最大 25A/極
シリーズ 4 シリーズ 1 とシリーズ 3 を組み合わせたパワー・シグナルのハイブリッドタイプ
極数：16 極及び 22 極
シリーズ 5 大電流用コンタクト
極数：3 極及び 7 極
電流：最大 45A/極
シリーズ 6 シリーズ 1 とシリーズ 5 を組み合わせたパワー・シグナルのハイブリッドタイプ

CPC シリーズ １ ～ ６ までの極レイアウト図

　
