Compressive Board-to-Board Connectors

設計の柔軟性に優れた、押し当て式基板対基板コネクタ

　
押し当て
基板対基板
電源給電
信号接続
省スペース
小型
低背

押し当て式の基板対基板コネクタは低コスト、高信頼性及び設計の柔軟性に優れた製品です。１列及び２列の構成で、幅広い、ピッチ、極数、基板間で部品選定が可能となります。センサー、モジュール、スピーカー、モーターの子基板もしくは FPC など、さまざまなアプリケーションにて有効なソリューションであります。

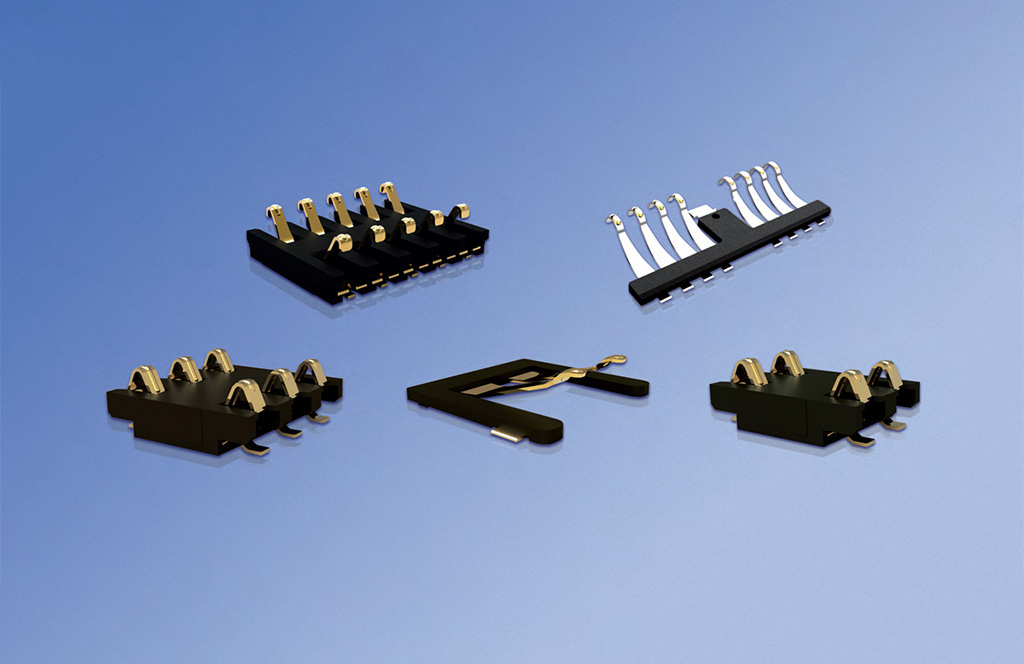

TE Connectivity 押し当て式基板対基板コネクタ製品イメージ

特長

  • 電源もしくは信号線の接続用途にて使用可能
  • ピッチ：0.7mm、1.1mm、1.25mm、1.5mm、1.6mm、2.0mm　
  • タイプ：１列 or ２列
  • 定格電流：2A (Max)
  • 基板間高さ：0.7mm、0.8mm、0.9mm、1.2mm、1.4mm、1.65mm、3.15mm
  • 極数：2p、4p、6p、8p、10p
  • PCB 上での省スペース化及び低背な基板間接続に有効

アプリケーション

  • スマートフォン
  • タブレット PC
  • ノート PC
  • モバイルメディアプレイヤー
  • デジタルスチールカメラ
  • ゲーム機器
　
