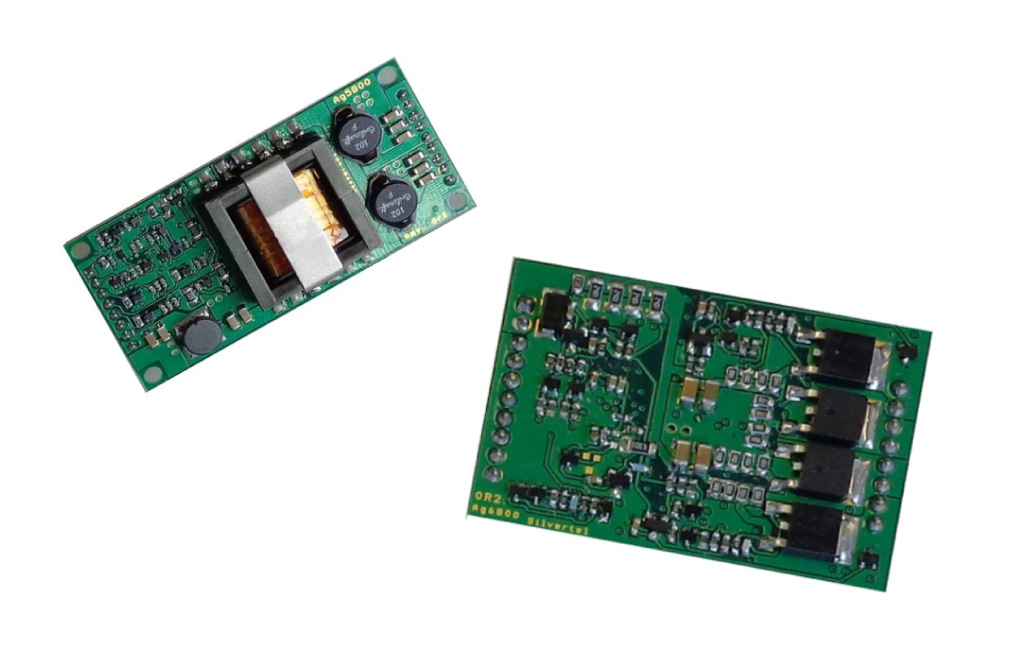

IEEE802.3bt 仕様へ向けて業界に先駆けて Silvertel が開発した PoE 用電源 PSE モジュール「Ag6800」と PD モジュール「Ag5800」を紹介します。近年 IoT テクノロジが進化する中、PoE による高電力機器への対応を可能にします。
特長
- IEEE802.3bt（V3.2）準拠
- 低コスト、小型化
- 外付部品を最小に抑え、シンプルな設計構成可
- 高効率
- 最小外付け回路構成
- ４ペア出力サポート
- 異物検出回路内蔵
- 出力過負荷、短絡保護回路内蔵
アプリケーション
- PZE 監視カメラ
- LED 照明
- HD-BaseT
- 医療機器モニター
- 文教ディスプレイ
- デジタルサイネージ
- POS システム
- LCD/TV/PC モニター
- 映像プロジェクター
- 音響システム
資料ダウンロード
Ag5800 データシート（英文）PDF － 882.68 KB
Ag6800 データシート（英文）PDF － 611.75 KB
仕様
| 型名 | Ag6800 | Ag5800 |
|---|---|---|
| モジュールタイプ | 4-Pair PSE | 4-pair PD |
| 準拠規格 | IEEE802.3bt (Draft) | |
| 出力 | ～ 97W | 85W |
| 入力電圧 | 53 ～ 57V | 37 ～ 57V |
| 定格出力電圧 | 57V out | 12V/24V |
| 動作温度範囲 | -40℃ ～ 85℃ | |
| 寸法 | 51 × 35 × 7mm | 70 × 35 × 17mm |
| 評価ボード型番 | EVALAg6800 | EVALAg5800 |
