170A TeraDLynx™ Non-Isolated DC-DC Power Modules

120A/170A 出力 PMBus 搭載 高精度・非絶縁 DC-DC コンバータ TeraDLynx シリーズ TJT120A0X3/TJT170A0X3

　
DC/DC コンバータ
非絶縁
高精度
PMBus
POL
Tunable Loop

PMBus (デジタル通信機能) 搭載の POL、TeraDLynx (テラディリンクス) (120A/170A) をリリースしました。低電圧化・高電流化・高密度化する回路の電源構成に最適です。

DC-DC コンバータ TeraDLynx

特長

  • 業界標準 PMBus プロトコルを介したデジタル通信機能
  • 特許機能 Tunable Loop 機能（高速負荷応答特性の最適化）
  • 高電流密度 10A/cm2（TJT170A）



アプリケーション

  • 省スペース化を要求される高密度実装ボード
  • 高速大容量の画像処理ボード（医療用・産業用）
  • 高速大容量の通信機器（波長多重伝送装置など）



資料ダウンロード

参考資料: Power Module Wizard Tutorial（英文）PDF － 2.27 MB

仕様

型番 TJT120A0X3(-S)Z TJT170A0X3(-S)Z
Vin 7.0V ～ 14.0V
Vout 0.6V ～ 1.5V
Iout 120A 170A
効率 92%@1.0Vout 90%@1.0Vout
寸法 53.8 × 31.7 × 13.3mm

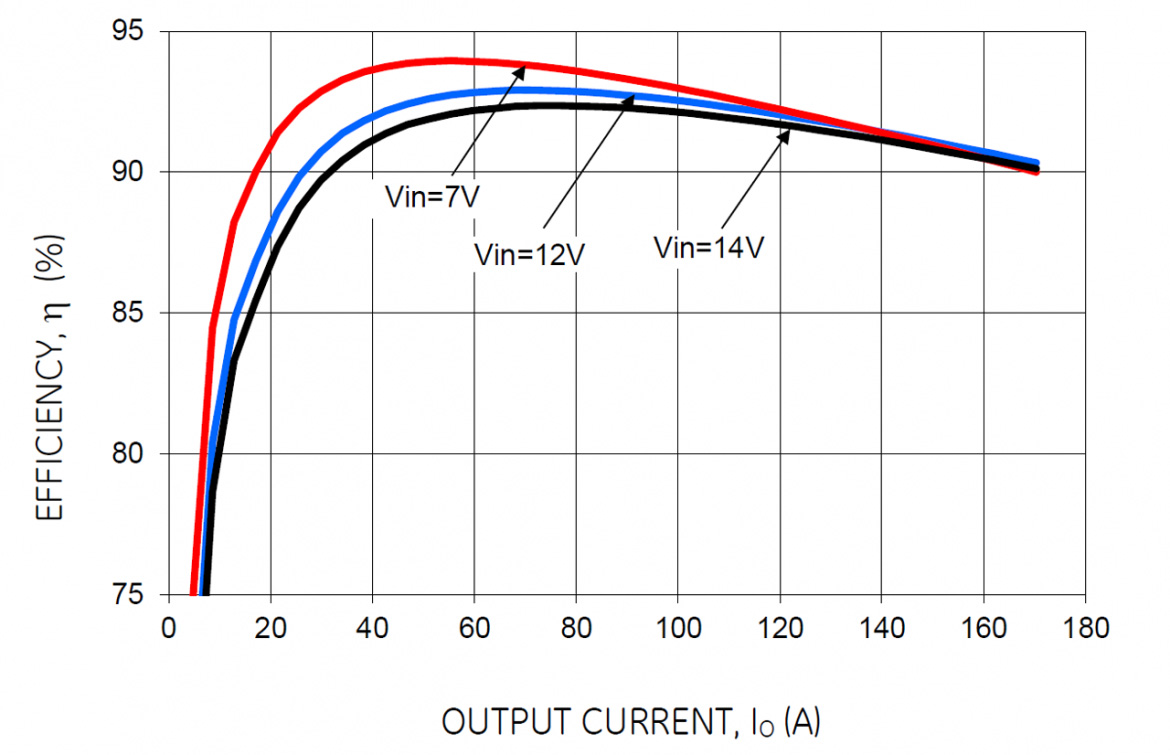

TJT170A [効率] @1.0Vout

TJT170A [効率] @1.0Vout

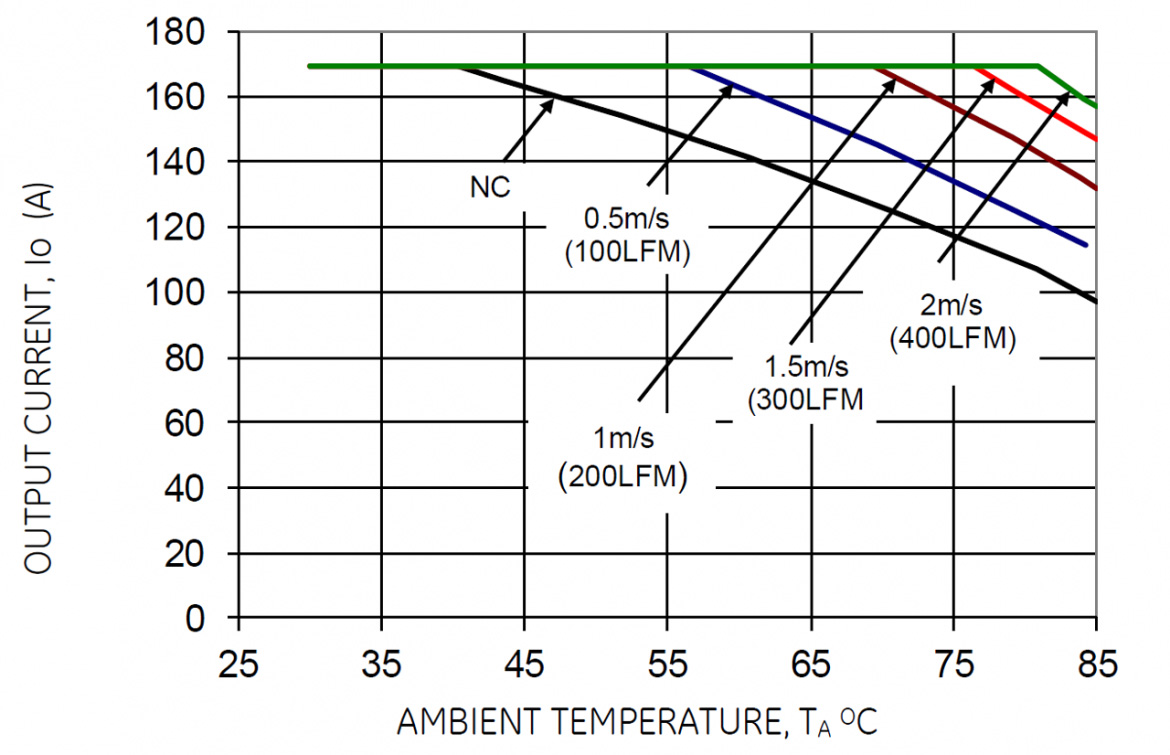

TJT170A [出力電流ディレーティング] @1.0Vout

TJT170A [出力電流ディレーティング] @1.0Vout

Tunable Loop シミュレーションツール

チューナブル・ループは、非絶縁 DC-DC コンバータに要求される、負荷変動に対する『応答性』・電源の『安定性』を向上される、画期的な機能です。メーカーサイトにて「シミュレーションツール」が用意されていますので、是非お試しください。

登録方法

  1. https://omnionpower.transim.com/register.aspx から登録画面にアクセスします。
  2. 必要な項目を記入して、「REGISTER」ボタンをクリックします。
  3. 登録手順の詳細は、下記「参考資料 Power Module Wizard Tutorial」をご参照ください。

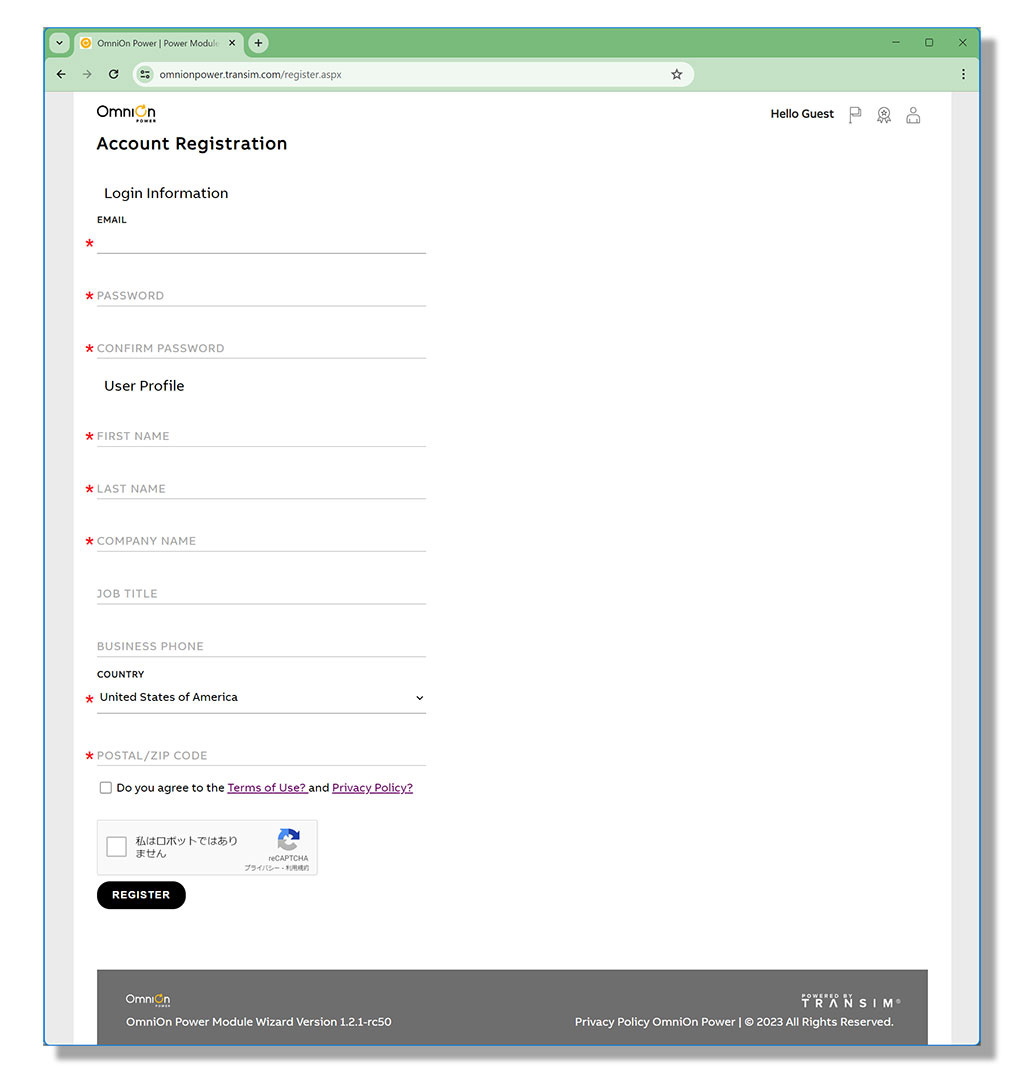

WEB シミュレーションツール登録画面
　
