80A Digital GigaDLynx™ & Pico SlimLynx™ Non-isolated DC-DC Modules

小型低背 POL/Pico SlimLynx™ 6A/12A 大電流 POL/GigaDLynx 80A

　
DC/DC コンバータ
非絶縁
小型
低背
大電流
PMBus
Tunable Loop

非絶縁 DC-DC コンバータ/リンクスシリーズに小型・低背モジュールと大電流モジュールがラインナップに追加されました。従来のディリンクス (DLnx) と同様に、PMBus プロトコルを介したデジタル通信制御機能や Tunable Loop 機能を搭載しております。

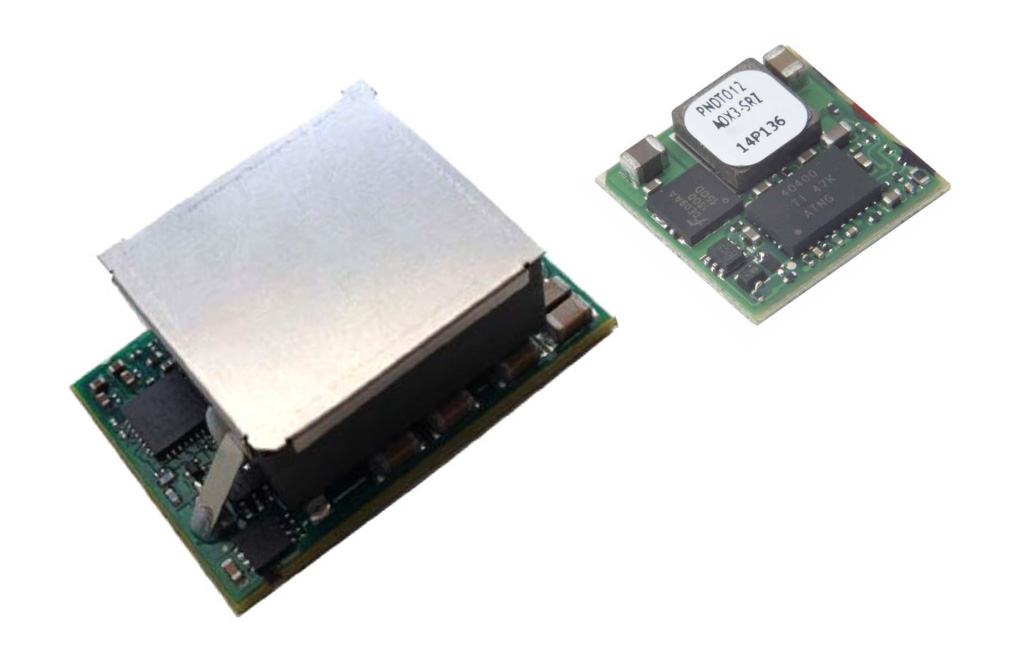

Pico SlimLynx ＆ GigaDLynx モジュール

特長

Pico SlimLynx シリーズ

  • 高さ制限のある基板への実装に最適（高さ 2.8mm）
  • 業界標準 PMBus プロトコルを介したデジタル通信機能
  • GE 特許機能 Tunable Loop 機能
    ※ 高速負荷応答特性の最適化

GigaDLynx シリーズ

  • 低電圧・大電流 (～ 80A) のアプリケーションに最適
  • 業界標準 PMBus プロトコルを介したデジタル通信機能
  • GE 特許機能 Tunable Loop 機能
    ※ 高速負荷応答特性の最適化

アプリケーション

  • 分散電源アーキテクチャ
  • 中間バス電圧の応用
  • 通信機器
  • サーバーおよびストレージの応用
  • ネットワーキング機器
  • 産業用機器

電気的仕様

Pico SlimLynx（6A、12A 出力）

品番 Vin
[V]		 Vout
[V]		 Iout
[A]		 効率
[%]		 Digital/
Analog
PNDT006A0X3-SRZ 3.0 ～ 14.4 0.45 ～ 5.5 6 95 Digital
PNVT006A0X3-SRZ 3.0 ～ 14.4 0.60 ～ 5.5 6 95 Analog
PNDT012A0X3-SRZ 3.0 ～ 14.4 0.45 ～ 5.5 12 96 Digital
PNVT012A0X3-SRZ 3.0 ～ 14.4 0.60 ～ 5.5 12 96 Analog

GigaDLynx（80A 出力）

品番 Vin
[V]		 Vout
[V]		 Iout
[A]		 効率
[%]		 Digital/
Analog
GDT080A0X3-SRZ 4.5 ～ 14.0 0.60 ～ 2.0 80 91 Digital

PMBus でできること

  • 出力電流/電圧、入力電圧のモニター
  • 保護機能（過電圧、定電圧、過電流）動作ポイントの設定
  • 出力電圧の設定 (±25%)
  • 立ち上がり時間の設定
  • 各エラー/アラーム/PGOOD 状況の監視

Tunable Loop 機能とは

負荷変動に対する「応用性」、電源動作の「安定性」を向上させる画期的な機能です。チューナブル・ループの設定は、チップ抵抗・チップコンデンサを各１個外付けするだけです。

  • 外付け出力コンデンサ容量を低減
  • 応用性アップと安定性の最適化
  • シミュレーション・モデル（PSpice）による試作前の検証
　
