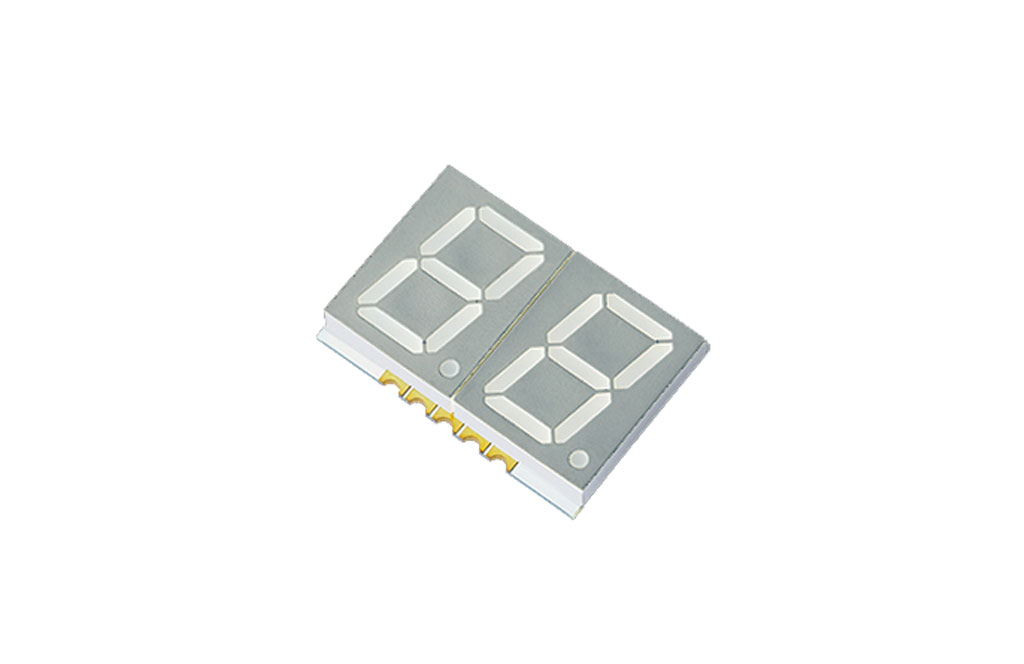

Surface Mount LED Display

リフロー実装に対応表面実装ディスプレイ LED



表面実装タイプのディスプレイ LED を御紹介いたします。基板挿入タイプよりも小型薄型で省スペースを実現した製品です。また、リフロー実装に対応しているため、実装効率を向上させることができます。

特長

  • 発光色:赤、黄、緑、青、他
  • 文字高:0.2 inch ~
  • 梱包単位:200 pcs/reel ~
  • MSL:レベル 2a
  • リフロー実装対応
  • テープリール梱包
  • 短納期・低価格

※カスタム対応をご希望の御客様は、御問合せください。

アプリケーション

  • 計測装置
  • システム機器
  • 制御装置
  • ATM
  • 各種表示部

代表的な製品ラインアップ

7セグメント表示

文字高さ 桁数 型番 発光色
0.2" 1桁 KCSx02-xxx 赤、黄、緑、青、他
2桁 KCDx02-xxx
0.3" 1桁 KCSx03-xxx
2桁 KCDx03-xxx
0.39" 1桁 KCSx39-xxx
2桁 KCDx39-xxx
0.4" 1桁 KCSx04-xxx
2桁 KCDx04-xxx
0.56" 1桁 KCSx56-xxx
2桁 KCDx56-xxx

アルファニューメリック表示

文字高さ 桁数 型番 発光色
0.4" 1桁 KCPSx04-xxx 赤、黄、緑、青、他
2桁 KCPDx04-xxx
