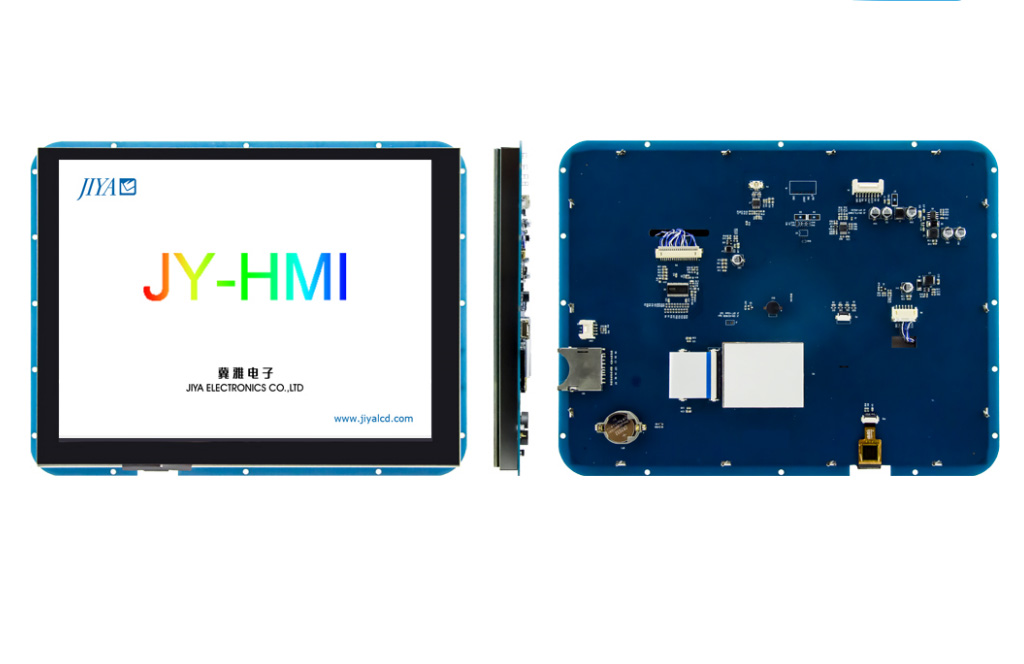

お客様設計を簡単にする GUI 搭載 TFT 液晶モジュール

お客様の設計を簡単にする GUI（グラフィカルユーザインタフェース）を搭載し、4.3 インチ～ 10.5 インチ TFT の設計をサポートする JIYA 社が開発した TFT モジュールを紹介します。このモジュールを使うと、コンピュータへ出す命令や指示等を、ユーザが画面上で視覚的に捉えて動作を指定でき、画面上ウィンドウ、アイコン、ボタンといったグラフィックが表示され、デザイン性が高くグラフィックを表示できます。タッチパネルに表示されたボタンやアイコンに直接指やペンで触れることで、各種の操作を行うデバイスもあり直感的な操作に優れています。ATM、カーナビゲーションシステムなどへの一般製品への応用が広がっています。

特長

4.3 インチ～ 10.5 インチ TFT をサポート
TTL/COMS、RS232 をサポート
RTC 時計機能をサポート
画面上 GUI の設計が可能

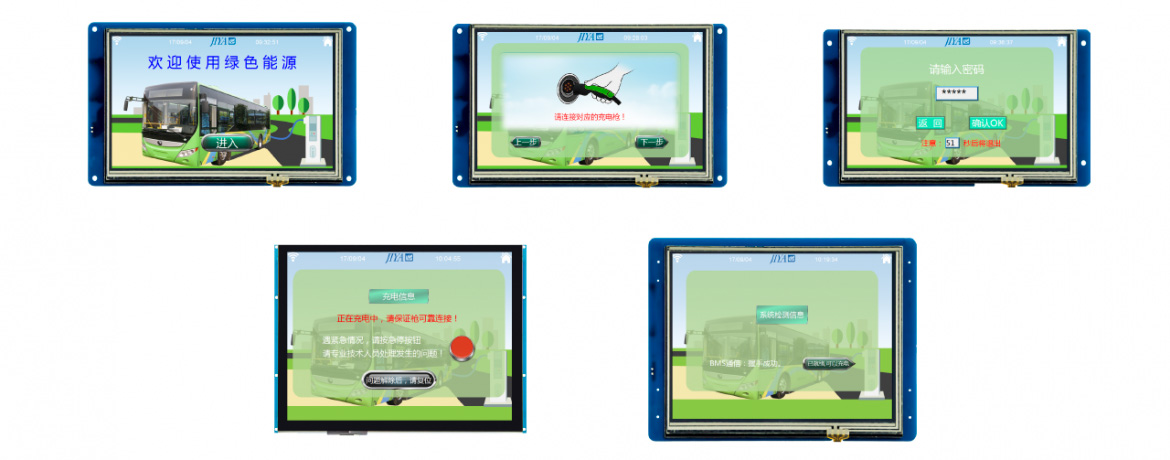

ウィンドウ、ボタン、アイコンをタッチペンで動作しながらユーザインタフェースを設計できます
デザイン性の高いグラフィックを使用

アプリケーション

測定機器
医療機器
白物家電
空気清浄器

共通仕様

タッチパネル	抵抗膜方式
解像度	320×240 ～ 1024×768
I/O	RS-232
通信速度	最大 921600bps
バックライト	LED
入力電源	12V
動作温度	-20℃ ～＋70℃

ラインアップ

サイズ	解像度	型番	外形寸法 (mm)	輝度 (cd/m²)
10.4"	800×600	JYH-800600A104-TDR-VA	247.8×193.7×19.2	250 ～ 300
8.0"	800×480	JYH-800600A080-MNR-VA	199.4×148.8×16.5	250
7.0"	800×480	JYH-800480A070-TDR-VA	194.0×105.2×16.1	250 ～ 300
5.0"	480×272	JYH-480272A050-MNR-VA	143.5×80.9×15.1	250 ～ 300
4.3"	480×272	JYH-480272A043-MNR-VA	143.5×80.9×15.1	250 ～ 300
