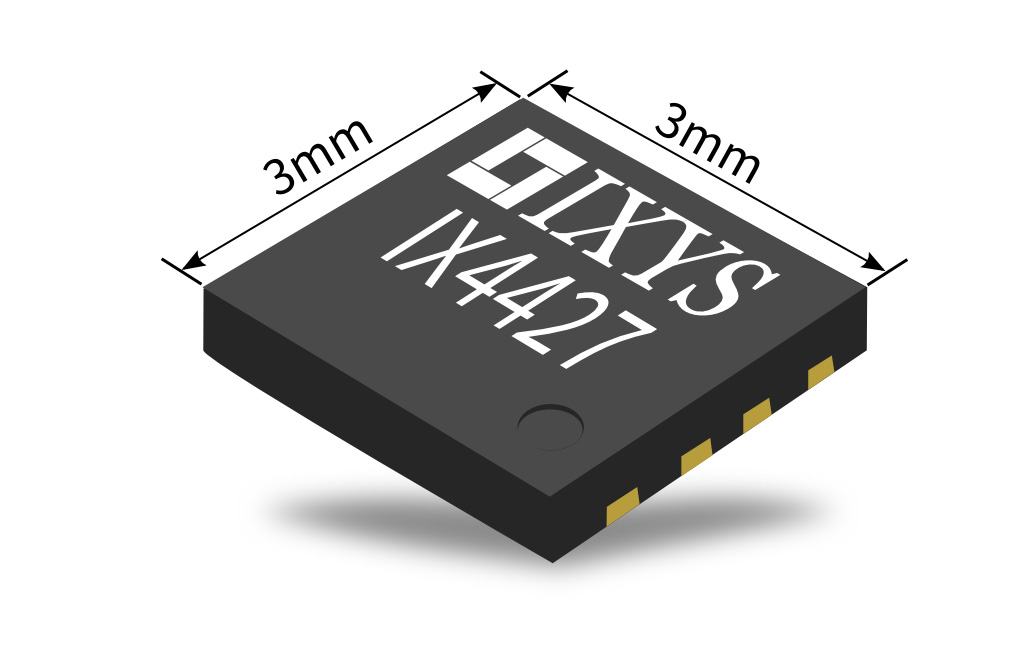

MOSFET ゲートドライバー IX4426, IX4427, IX4428 はソース/シンク電流 1.5A/10ns (C load: 1000pF) をドライブ可能です。回路は、デュアル非反転、デュアル反転、及び組み合わせ構成に対応しています。また、2つのチャンネルを並列接続し駆動電流を2倍にすることが可能です。3mm × 3mm の超小型 8-pin DFN パッケージで供給可能です。
特長
- ピーク出力電流：1.5A
- 広い電源電圧範囲
- 広い動作温度保証
- ラッチアップ防止機能 (1.5A)
- TTL/CMOS 入力互換
アプリケーション
- MOSFET ドライバ
- DC-DC コンバータ
- ソレノイド、モータドライバ
- パルス トランス ドライバ
仕様
| デュアル MOSFET ゲートドライバ |
ソース電流 | 1.5A |
|---|---|---|
| シンク電流 | 1.5A | |
| 電源電圧範囲 | 4.5V ～ 35V | |
| 動作温度保証 | -40℃ ～ +125℃ ※ 車載仕様は別途お問い合わせ下さい。 |
|
| パッケージ | 8ピン DFN (3mm × 3mm) 8ピン SOIC |
|
パッケージ＆梱包情報
| 型番 | パッケージタイプ | 梱包 |
|---|---|---|
| IX4426N | 8-Pin SOIC | Tube |
| IX4426NTR | 8-Pin SOIC | Tape & Reel |
| IX4426MTR | 8-Pin DFN | Tape & Reel |
| IX4427N | 8-Pin SOIC | Tube |
| IX4427NTR | 8-Pin SOIC | Tape & Reel |
| IX4427MTR | 8-Pin DFN | Tape & Reel |
| IX4428N | 8-Pin SOIC | Tube |
| IX4428NTR | 8-Pin SOIC | Tape & Reel |
| IX4428MTR | 8-Pin DFN | Tape & Reel |
