光絶縁型 I2C バスリピータ IC の製品化は、業界初の光集積ソリューションによる設計です。この技術により PC ボード・スペースの最小化と部品点数削減等のメリットに加え、磁気的な絶縁デジタルアイソレータ IC とは異なり、EMI / RFI 干渉の主要源である、内部クロックを必要とせず、リフレッシュクロックなしでDCを正確に維持します。

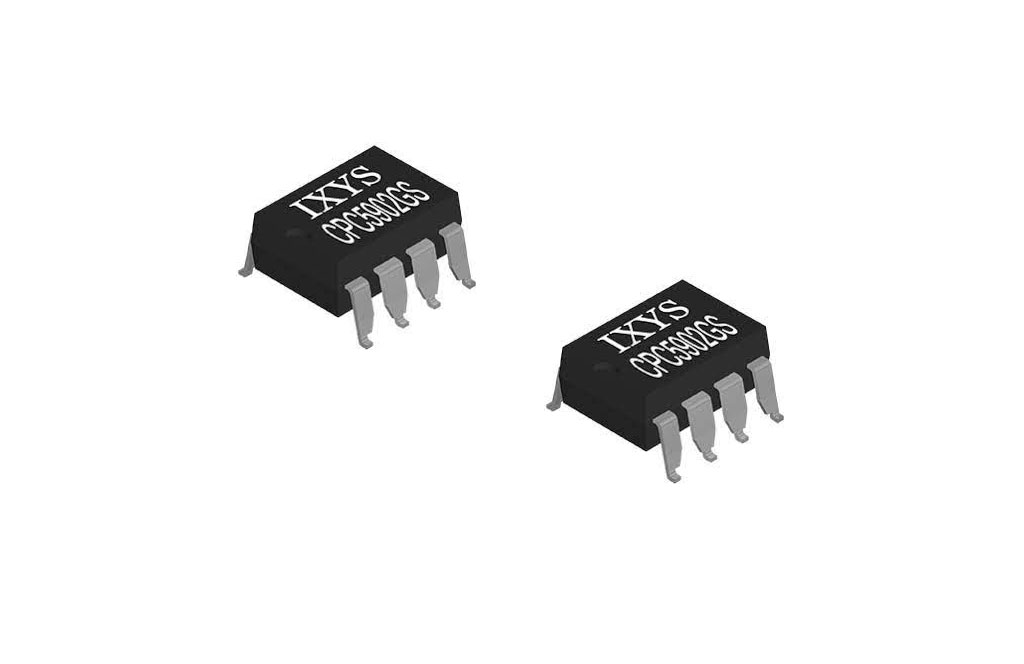

CPC5902/5903 は IXYS 社の高耐圧絶縁技術により高信頼性と長期動作寿命を保証します。詳細データ、評価ボード、Application Notes を準備していますので、お気軽にお問い合わせください。
特長
- 内部クロック不要、EMI/RFI 干渉が低い
- I2C SDA 信号の双方向バッファリング
- I2C SCL 信号の単方向バッファリング
- I2C Standard Mode と Fast-mode (400kbps) に対応
- リフレッシュクロックなしで静的状態のバッファリングをサポート
アプリケーション
- 絶縁型信号モニター・制御回路 （医療機器）
- PoE（Power-over-Ethernet）
- 電源回路 Highサイドインターフェイス
- 拡張 I2C バス
- I2C ロジックレベル変換
型番情報
| 型番 | 品名 |
|---|---|
| CPC5903G | 8-Pin DIP (50/Tube) |
| CPC5903GS | 8-Pin Surface Mount (50/Tube) |
| CPC5903GSTR | 8-Pin Surface Mount (1000/Reel) |
| CPC5902G | 8-Pin DIP (50/Tube) |
| CPC5902GS | 8-Pin Surface Mount (50/Tube) |
| CPC5902GSTR | 8-Pin Surface Mount (1000/Reel) |
