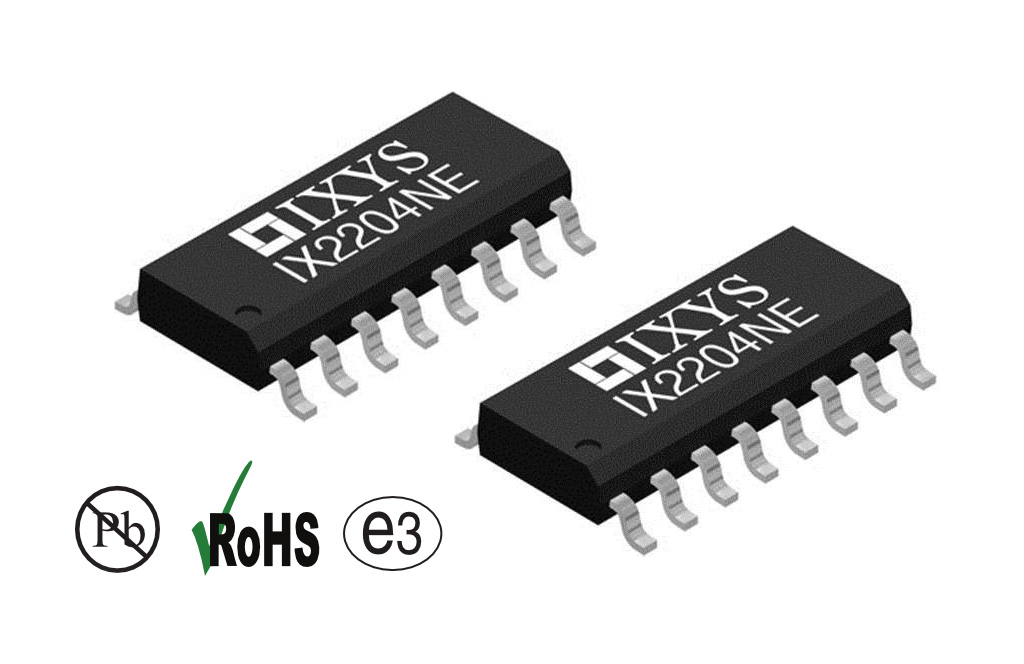

ゲートドライバー IC IX2204 は高効率・高電流 IGBT のゲートドライブ用としてデザインされています。ソース:2A/シンク:4A を2回路内蔵、また2つのチャンネルを並列接続し駆動電流を2倍にすることが可能です。各種制御機能ピンよりプログラムによる出力の制御が可能です。
![IGBT ゲートドライバー IC IX2204 IGBT ゲートドライバー IC IX2204](/files/components/ixys/dual-low-side-igbt-gate-driver-ix2204/ixys_ix2204-igbt-gate-driver.jpg)
特長
- 高出力電流(ソース:2A/シンク:4A)
- 広範囲動作電圧:-10V ~ 26V
- 低電圧誤動作防止機能 (UVLO)
- 過電流監視回路内蔵(FAULT)
- [モード]、[ブランク]、[トライステート] ピンによるプログラマブル出力制御
アプリケーション
- IGBT 効率化
- モータコントロール
- スイッチングレギュレータ
型番情報
型番 | 説明 |
---|---|
IX2204NE | 16ピン SOIC、チューブ (50 個/チューブ) |
IX2204NETR | 16-pin SOIC、テープ&リール (2000 個/リール) |
