SMD platinum sensor

SMD タイプ白金測温抵抗体温度センサ

　
白金測温抵抗体
高速応答
長期安定性
SMD
自動実装

SMD タイプの白金測温抵抗体温度センサです。高速応答、長期安定性に優れ、自動機による実装が可能です。お客様のご要望に応じて、カスタム仕様のセンサーの提供が可能です。

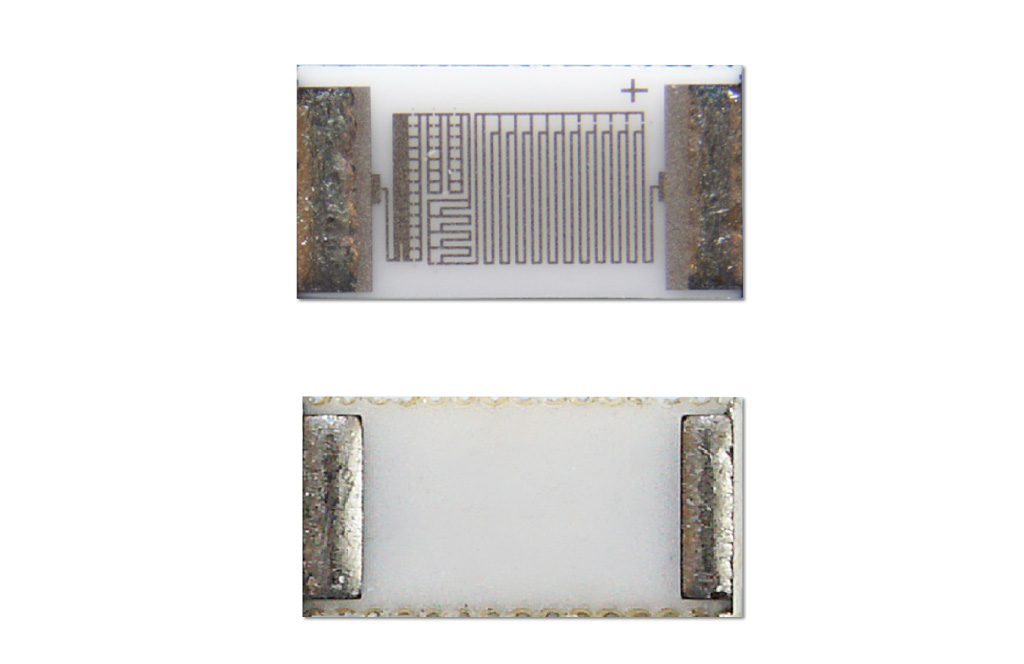

Innovative Sensor Technology SMD 白金センサ製品写真

特長

  • 優れた長期安定性
  • クラス A（IEC 60751 F0.15）対応
  • 自己発熱が少ない
  • カスタム仕様のセンサの提供可能
  • 高速応答

アプリケーション

  • 環境温度測定
  • 温度プローブ
  • 温度分布測定
  • 温度補正

仕様

項目 単位 内容
測定温度範囲 - 2P　　-50 °C to +150 °C
3P　　-50℃ to +250℃
4P　　-50℃ to +250℃
公称抵抗値※ - 100Ω at 0℃/500Ω at 0℃/1000Ω at 0℃
温度係数※ ppm/K 3850
長期安定性 - < 0.04% at 1000h at 130℃
許容クラス（温度範囲による）※ - IST 記号
IEC 60751 F0.15　 A
IEC 60751 F0.3　　B
IEC 60751 F0.6　　C
推奨回路電流
（自己発熱を考慮すること）		 mA 1mA at 100Ω
0.5mA at 500Ω
0.3mA at 1000Ω
端子※ - 2P：tin-coated (96.5Sn/3Ag/0.5Cu), lead-free (reflow soldering)
3P：tin-coated (5Sn/93.5Pb/1.5Ag), HMP (reflow soldering)
4P：gold-coated (solderable coating)

※ お客様仕様に変更可能
