EV 急速充電器用 AC-DC 電源ユニットの特徴と仕様について
日本含めた各国・各地域は 2050 年までのカーボンニュートラルを目指すことを表明しております。日本における二酸化炭素排出量のうち 15.5% を自動車分野が占めており脱炭素化に向けた早急な対応が必要となっています。今回は、EV 充電器の概要とEV急速充電器に組み込むことができる OmniOn Power 社 AC-DC 電源の特徴・仕様について説明いたします。
![EV 急速充電器イメージ EV 急速充電器イメージ](/files/components/design-notes/no-018_ac-dc-psu-for-ev-rapid-chargers/ev-charging-image.jpg)

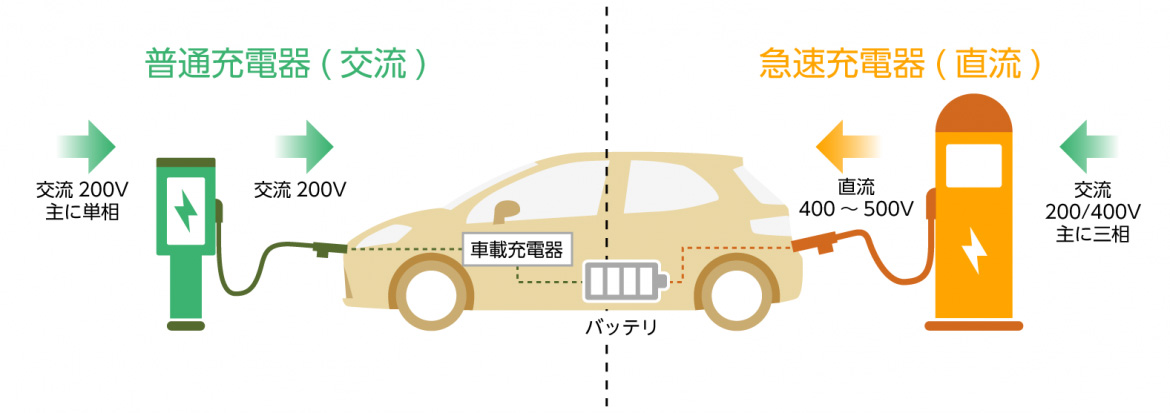

![EV 充電器種類比較図 EV 充電器種類比較図](/files/components/design-notes/no-018_ac-dc-psu-for-ev-rapid-chargers/ac-dc_charging_drawing.jpg)
充電器種類 | 普通充電器 | 急速充電器 |
---|---|---|
充電方式 | 交流(AC)充電 | 直流(DC)充電 |
充電器出力 | 3kW/6kW など | 30kW/50kW/90kW/120kW/180kW など |
充電拠点 | 住宅・事業所・宿泊施設など | 高速道路 PA/SA・商業施設・自動車ディーラ・コンビニ・事業所など |
駐車時間目安 | 概ね 8 時間以上 | 概ね 30分以上 |
なお、EV 車への充電時間は EV 車搭載のバッテリー容量と EV 充電器出力によって異なります。
充電時間の単純計算値
計算例:バッテリー容量 40kWh(国産 EV 乗用車例)、 充電器出力 6kW・50kW の場合
40kWh ÷ 6kW = 6.7時間 ※普通充電器 6kW の場合
40kWh ÷ 50kW = 0.8時間(48分) ※急速充電器 50kW の場合
3.EV 急速充電器に用いられるAC-DC電源ユニットの要件
- 高電圧・大電力化への対応
- 高効率
- 各種安全規格への対応
4.EV 急速充電器に組み込むことができる OmniOn Power 社 AC-DC 電源ユニット
EV 急速充電器は AC-DC 電源ユニット・充電制御装置・充電コネクタ・入出力ブレーカ・表示器などで構成されています。下記に提案する EV100/EV101 は AC-DC 電源ユニットとしてEV急速充電器に組み込むことができます。
製品型番:EV100H3N1K / EV101H3N1K(非常電源停止機能付)
特徴
- 広い出力電圧範囲 150~1000Vdc、定格電力 30kW
- 高効率 96% peak
- 最大360kWの充電システム構築可能 (30kw x 12台並列max = 360kW)
- 各種保護機能搭載
- 各種安全規格認証
仕様
- 出力:150~1000Vdc
- 効率:96%peak
- 動作温度範囲:-40~70℃
- 通信機能:CAN bus
- 保護機能:出力過電流/過電圧保護、入力AC過電圧/低電圧保護、過熱保護
- サイズ:W300×D435×H84mm
- 安全規格認証:UL2202, UL2231, IEC60664-1, IEC/EN61851-23, IEC61851-1

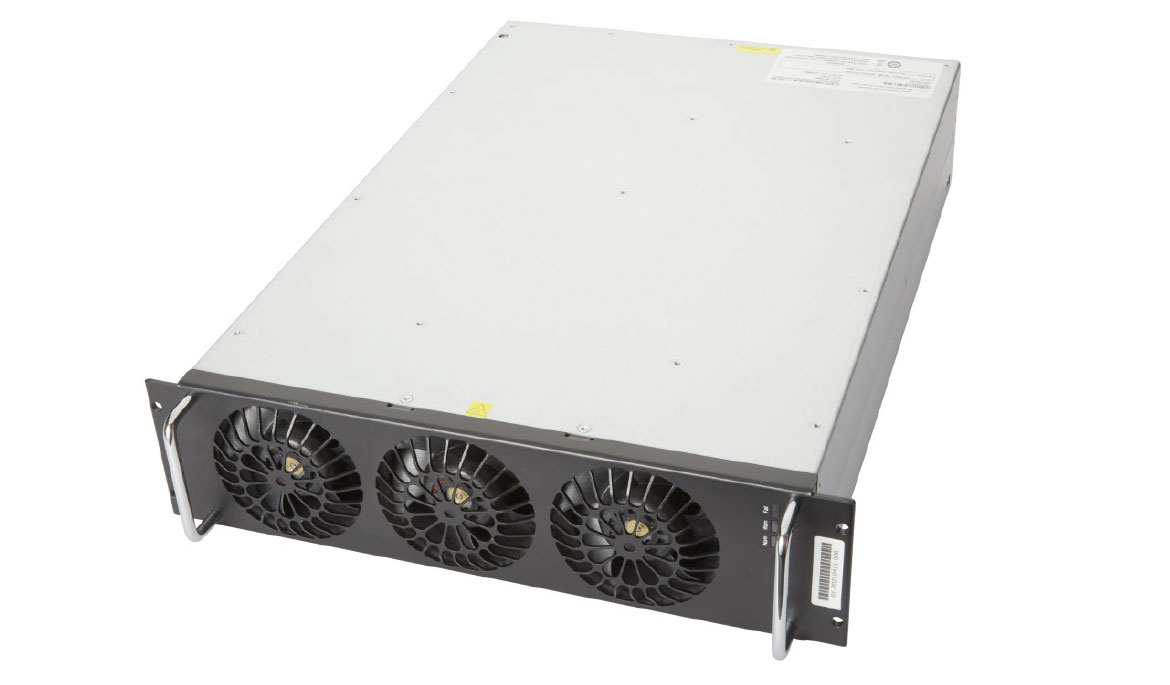

![AC-DC 電源ユニット EV100/EV101 AC-DC 電源ユニット EV100/EV101](/files/components/design-notes/no-018_ac-dc-psu-for-ev-rapid-chargers/ev100-ev101_ev-dc-fast-charger.jpg)

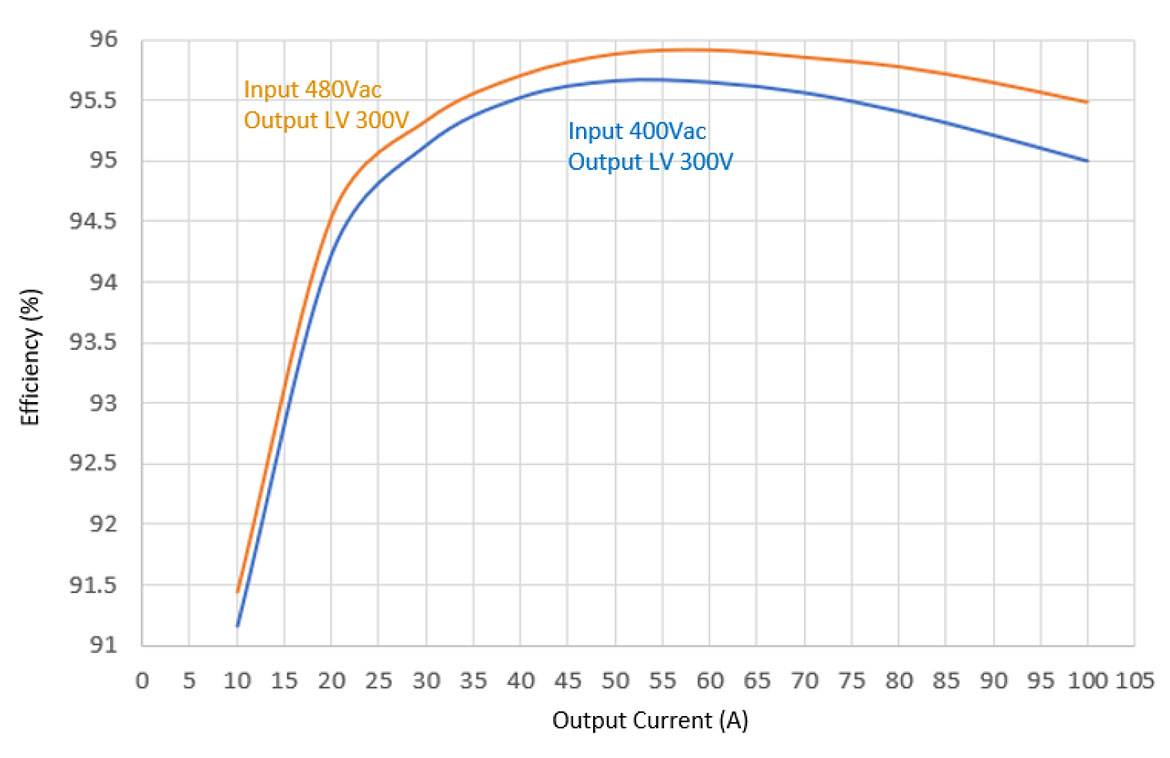

![効率カーブ:入力 480/400Vac、出力 300Vdc 効率カーブ:入力 480/400Vac、出力 300Vdc](/files/components/design-notes/no-018_ac-dc-psu-for-ev-rapid-chargers/ev-dc-fast-charger-chart_1.jpg)
効率カーブ:入力 480/400Vac、出力 300Vdc

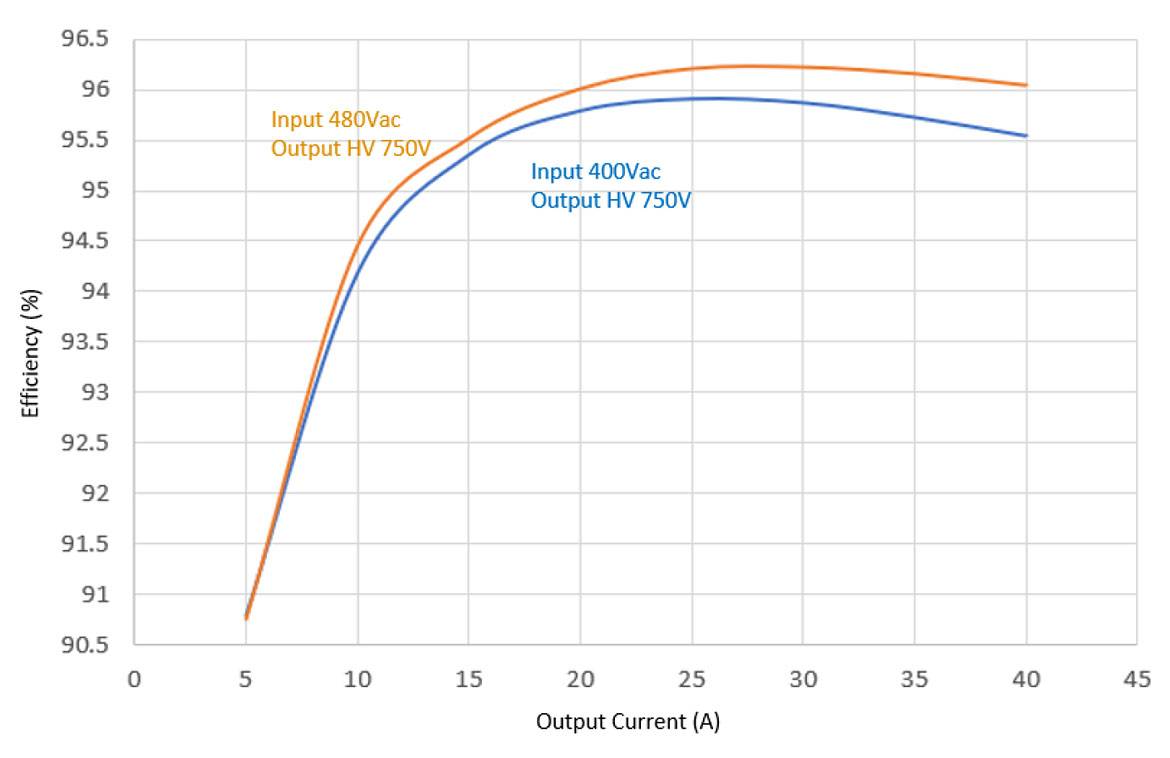

![効率カーブ:入力 480/400Vac、出力 750Vdc 効率カーブ:入力 480/400Vac、出力 750Vdc](/files/components/design-notes/no-018_ac-dc-psu-for-ev-rapid-chargers/ev-dc-fast-charger-chart_2.jpg)
効率カーブ:入力 480/400Vac、出力 750Vdc
今回は、OmniOn Power 社製 AC-DC 電源ユニット、EV100/EV101 について説明をさせていただきました。本製品につきましては、EV 急速充電器に求められる主な下記要件に対応しておりますので、EV 急速充電器の開発を行う際の候補として、参考にしていただければ幸いです。
- 高電圧化(~1000Vdc)・大電力化(360kW)への対応
- 高効率(96% peak)による電力の有効活用に貢献
- 各種安全規格への認証取得
注釈
※1 電動車 = EV, FCV, PHEV, HV
※2 公共用充電設備はこれまで全国で約3万基を整備(急速充電器8265基, 普通充電器21198基) 2022年3月現在
