HDD ヘッドで培ってきた TMR (Tunnel Magneto Resistance) 技術を応用した Coto Technology 社の RedRock 磁気センサを紹介します。小型パッケージで超低消費電力デザインの当製品は、医療機器、健康器具、産業計装、ゲーム機器、民生機器等様々な用途に応用可能です。高出力、高精度、高安定性、経年劣化の少ない製品となっています。
特長
- 低消費電力
- 高磁束感度（5mT ～）
- 高安定特性（低温度ドリフト・少経年変化）
- 低ノイズ出力
- 高周波数特性
アプリケーション
- 流量計
- 非接触型スイッチ（防爆スイッチ）
- 回転・角度センサ
- 液体レベル検出
- 近接検出
- 防犯、ドアーセンサ
資料ダウンロード
Redrock TMR 製品のセレクションチャート（英文）PDF － 784.98 KB
仕様
| 磁気・磁束感度 | 5G （0.5mT） ～ 30G （3mT） |
|---|---|
| 消費電力 | <200nA |
| 検出 | 両極検出、片極+ラッチ機能可能 |
| 動作周波数 | ～10KHz |
| 動作温度範囲 | -40℃ ～ +125℃ |

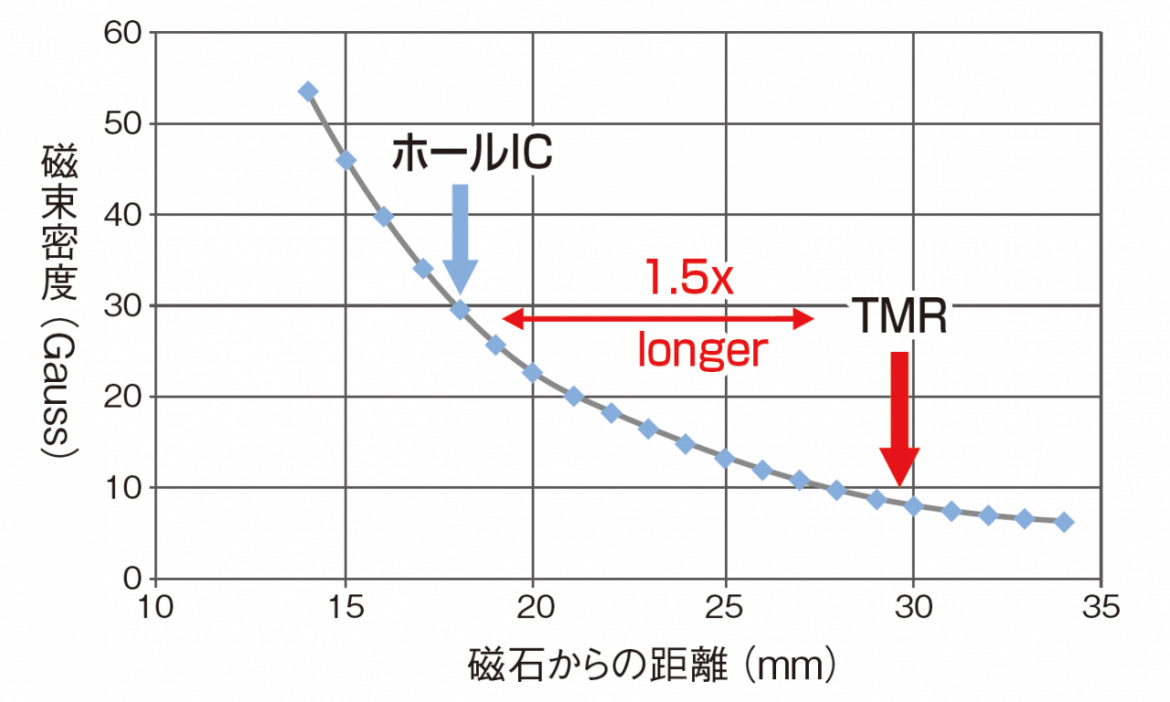

TMR 高磁気感度
TMR 素子の高磁束感度により、大きな磁石や高価な磁石などを使うことなく、より多くの空間スペースを確保できます。

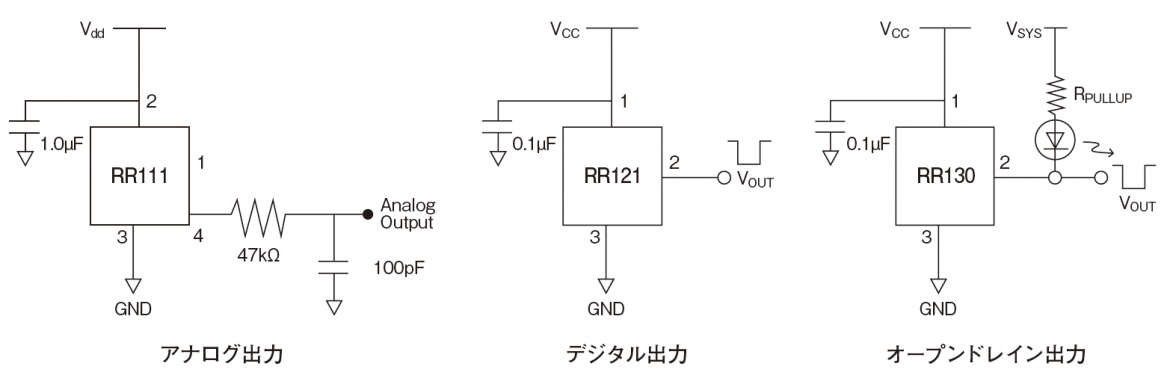

ラインアップと回路図
RedRock 磁気センサ評価ボード
Unipolar、bipolar、omnipolar、linear および wake-up センサーの磁気感度が簡単に確認できる評価ボードを準備しています。お気軽にお問い合わせください。
Gen 2.0 TMR センサデモボード概要動画
