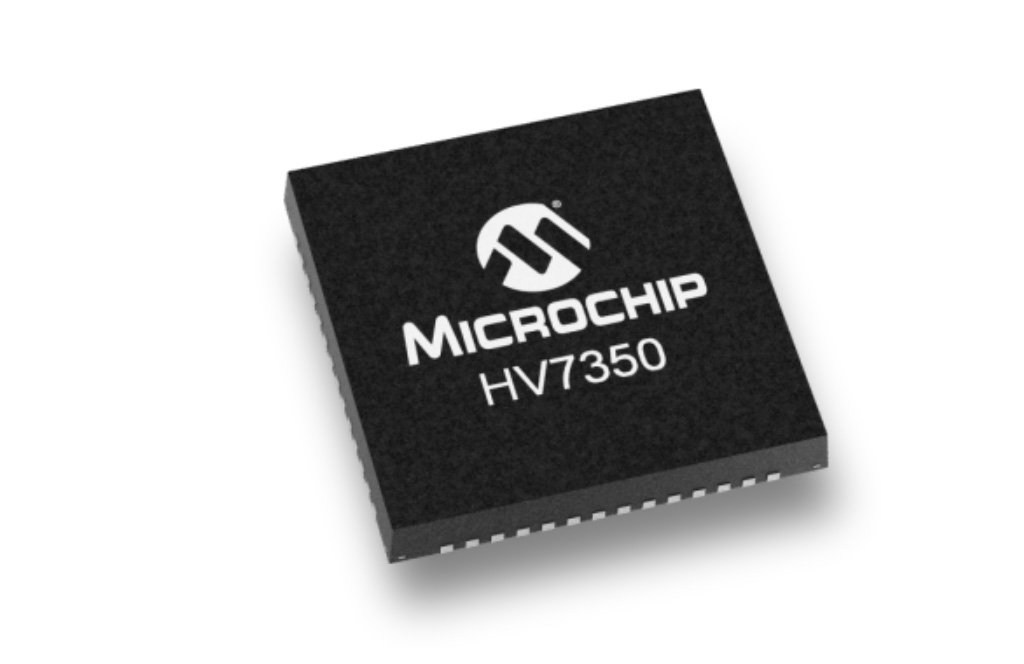

HV7350は、８チャネル、急速 RTZ (Return To Zero) - ０復帰 - FET 内蔵、高速パルス発生器です。医用ポータブル超音波イメージング機器や NDT（非破壊検査装置）、超音波流量計など、小型超音波機器に最適です。各チャンネルは最大 ±60V で 1.0A のパルス出力が保証されています。8×8×0.9mm の QFN パッケージで、プローブの小型化が図れます。ゲートドライバ用のレギュレータを内蔵することで電源供給や配線が簡略化され、基板のトータルコストダウンに貢献します。
※ 旧 Supertex 社製品です。
特長
- HVCMOS テクノロジによるハイパフォーマンス
- 0 ～ ±60V 出力
- ±1.0A ソース/シンク パルス電流
- 動作周波数：最大 20MHz
- 3.3V CMOS ロジック インタフェース
- 出力ドレインダイオードとブリード抵抗を内蔵
アプリケーション例
- ポータブル超音波イメージング機器
- NDT（非破壊検査）機器
- 超音波流量計
- ピエゾトランスデューサドライバ
- パルス波形発生器

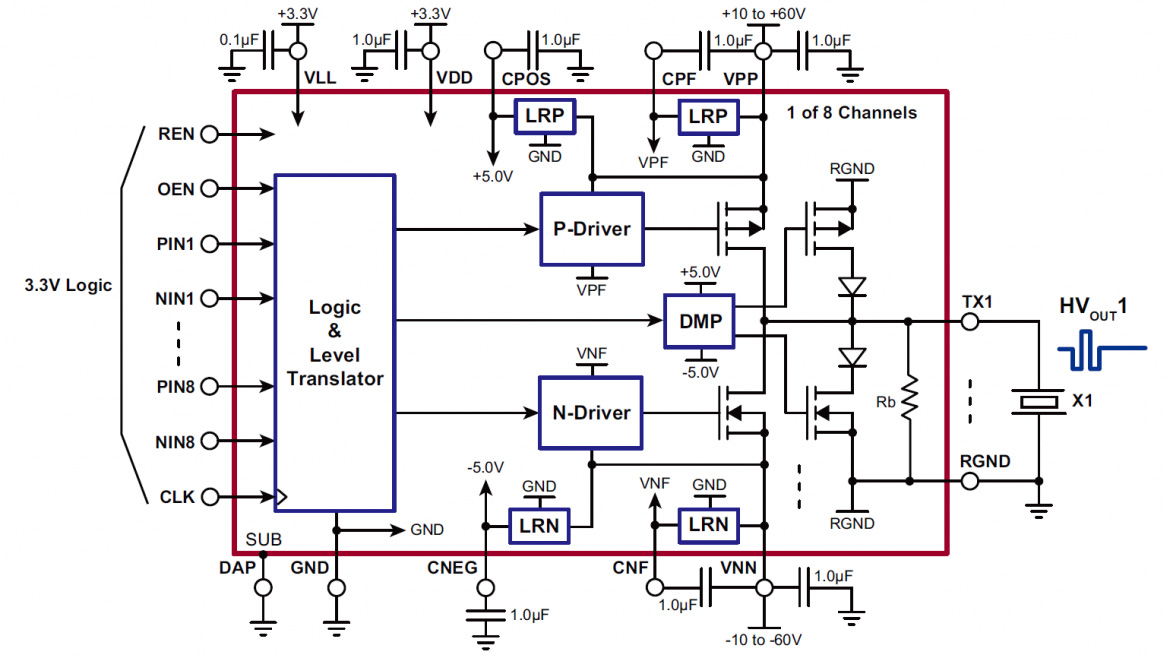

代表的なアプリケーション回路

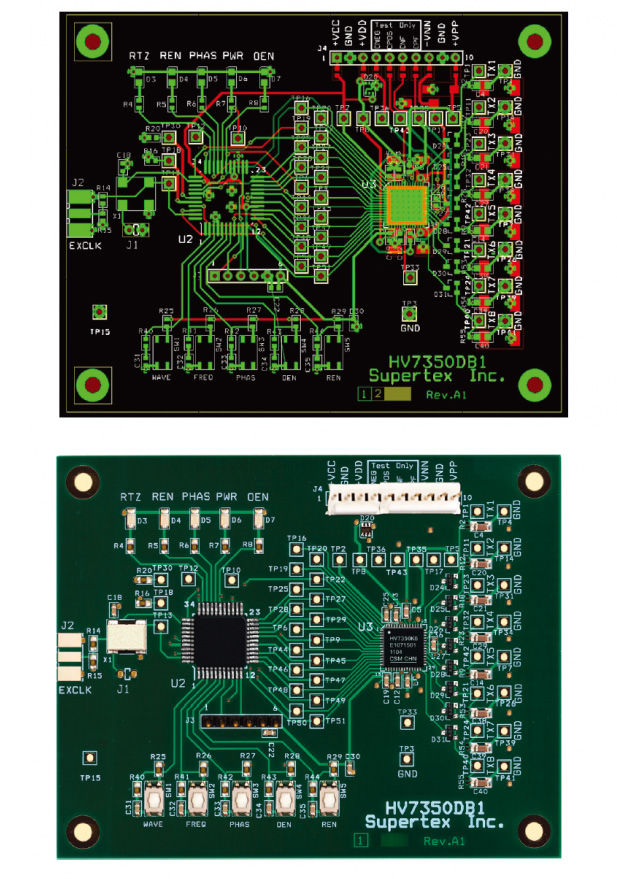

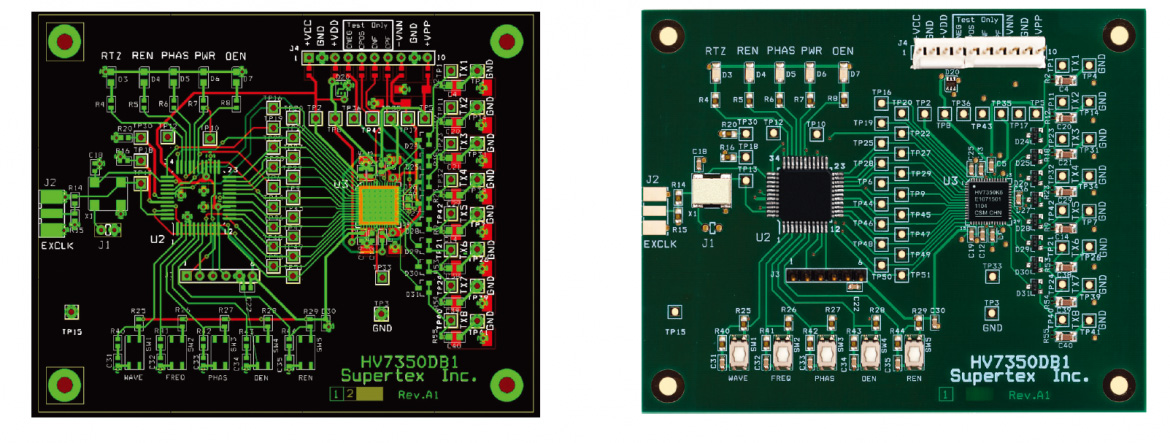

HV7350DB1 デモボード（実寸 72.4mm × 68.4mm）
資料ダウンロード
HV7350 データシート（英文）PDF － 754.3 KB
HV7350DB1 デモボード・ユーザガイド（英文）PDF － 5.44 MB
