寸法図

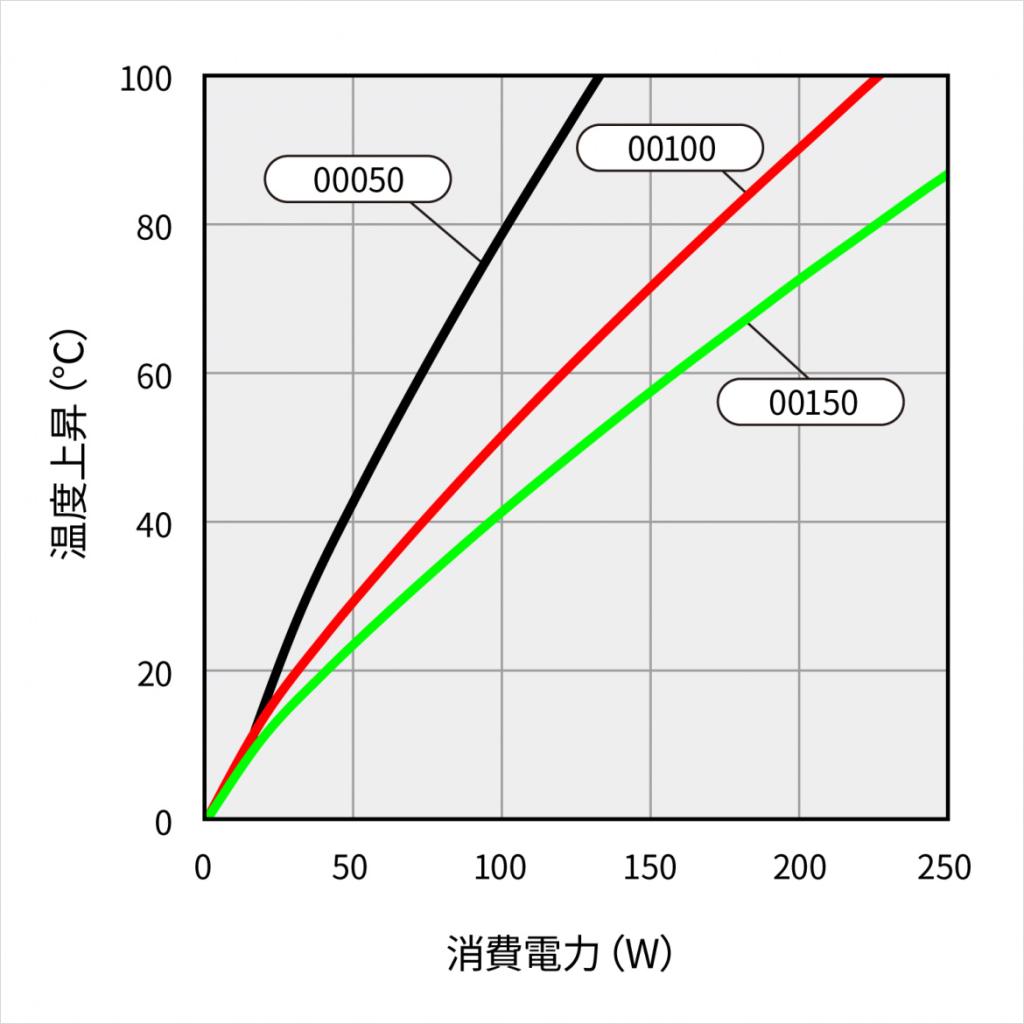

温度上昇チャート

標準仕様

高さ	90.00mm
幅	193.00mm
重量	21.20kg/m
材料	アルミニューム合金
材質	A6063S-T5・ピン部：黄銅スズメッキ（破断面を除く）
押出型公差	JIS H4100 普通級
切断寸法公差	300mm 以内 ±0.5
切除加工公差	JIS B-0405 中級

90KF193 のバリエーション例

注文型番	切断の長さ	表面処理	熱抵抗値	消費電力
90KF193-00050	50mm	脱脂処理	0.84℃/W	～ 2W
90KF193-00100	100mm	脱脂処理	0.52℃/W	～ 2W
90KF193-00150	150mm	脱脂処理	0.41℃/W	～ 2W

• 上記以外の「表面処理」と「切断の長さ」にも対応可能です。詳細はご相談ください。
• 表記された「熱抵抗値」は参考平均値です（条件：自然対流、熱源垂直取付）。かしめタイプヒートシンクの場合、風速3m/s で測定しています。
• 表記された「消費電力値」は参考のための推奨であり、使用する際は、お客様ご自身で評価実験などを行っていただく必要はあります。
