Pressure/Temperature/Humidity All-in-One Sensor MS8607

１チップで温度・湿度・大気圧を測定出来る複合センサ MS8607

　
複合センサ
湿度センサ
温度センサ
大気圧センサ
QFN
高分解能
I2C

1 チップで温度/湿度/大気圧を測定出来る TE センサソリューション（MEAS）複合センサ MS8607 を紹介します。工場出荷時に校正されているため基板に実装してすぐに使用することができます（リフローインパクトからの回復：Typ.５日）。要求される電源電圧が 1.5V ～ 3.6V と低く、消費電流も小さいためバッテリー駆動を行うアプリケーションなどに適しています。

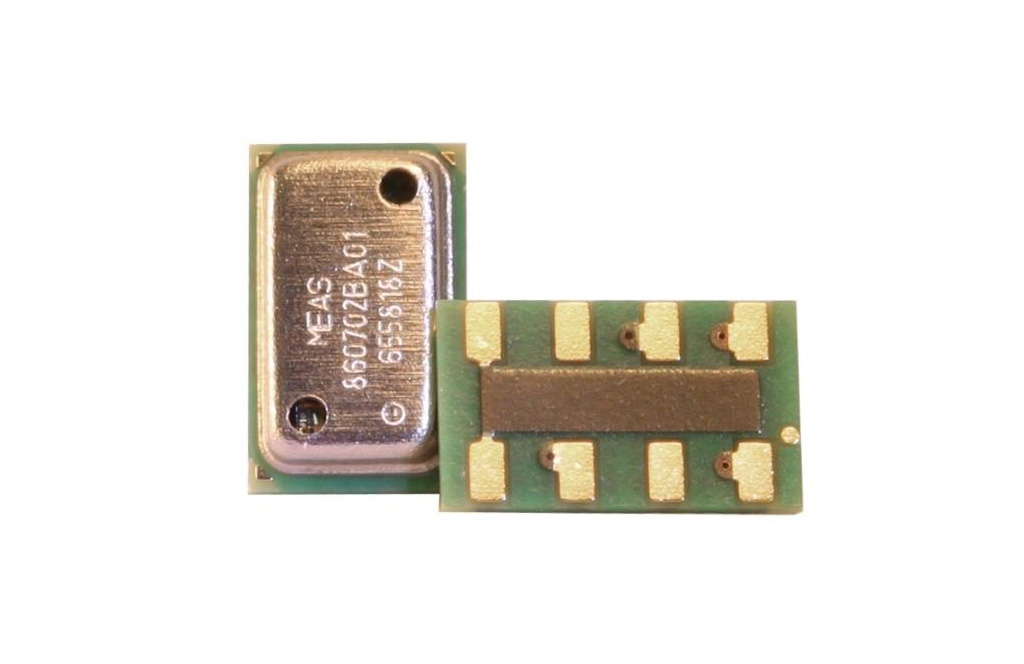

温度・湿度・大気圧複合センサ MS8607

特長

  • 圧力・湿度・温度複合センサ
  • QFN パッケージ：5 × 3 × 1mm
  • 動作範囲：10 ～ 2000mbar、0% RH ～ 100% RH、-40 ～ 85°C
  • 高分解能モジュール：0.016mbar、0.04% RH、0.01°C
  • 供給電圧：1.5 ～ 3.6V
  • 工場出荷時完全キャリブレーション済みセンサ
  • I2C インタフェース

アプリケーション

  • ウェアラブル機器
  • HVAC
  • 気象観測装置
  • 複写機
  • 家庭用電化製品
  • など

センサーパフォーマンス（Vdd=3V）

特性 圧力
（mbar）		 相対湿度
（%RH）		 温度
（℃）
Min Typ Max Min Typ Max Min Typ Max
最大動作範囲 10 　 2000 0 　 100 -40 　 85
絶対精度＠25℃ 300 ～ 1200mbar 20 80%RH @25℃
-2 　 2 -3 　 3 -1 　 1
分解能 　 0.016 　 　 0.04 　 　 0.01 　

電気特性

　 条件 Min. Typ. Max. 単位
動作供給電圧 　 1.5 3 3.6 V
動作温度 　 -40 25 85 ℃
Vdd-GND 間キャパシタ 　 220 470 　 nF
圧力or温度供給電流
（１秒で１圧力 or 温度の変換）		 OSR 8192 　 20.09 　 μA
4092 　 10.05 　
2048 　 5.02 　
1024 　 2.51 　
512 　 1.26 　
256 　 0.63 　
湿度供給電流
（１秒で１圧力 or 湿度変換)
　
　		 OSR 8192 　 6.22 　 μA
4096 　 3.11 　
2048 　 1.56 　
1024 　 0.78 　
ピーク供給電流 　 　 　 　 mA
圧力 or 温度 　 　 1.25 　
湿度 　 　 0.45 　
スタンバイ電流 @25℃, Vdd=3V 　 0.03 0.24 μA

資料ダウンロード

MS8607 データシート（英文）PDF － 912.36 KB

　
