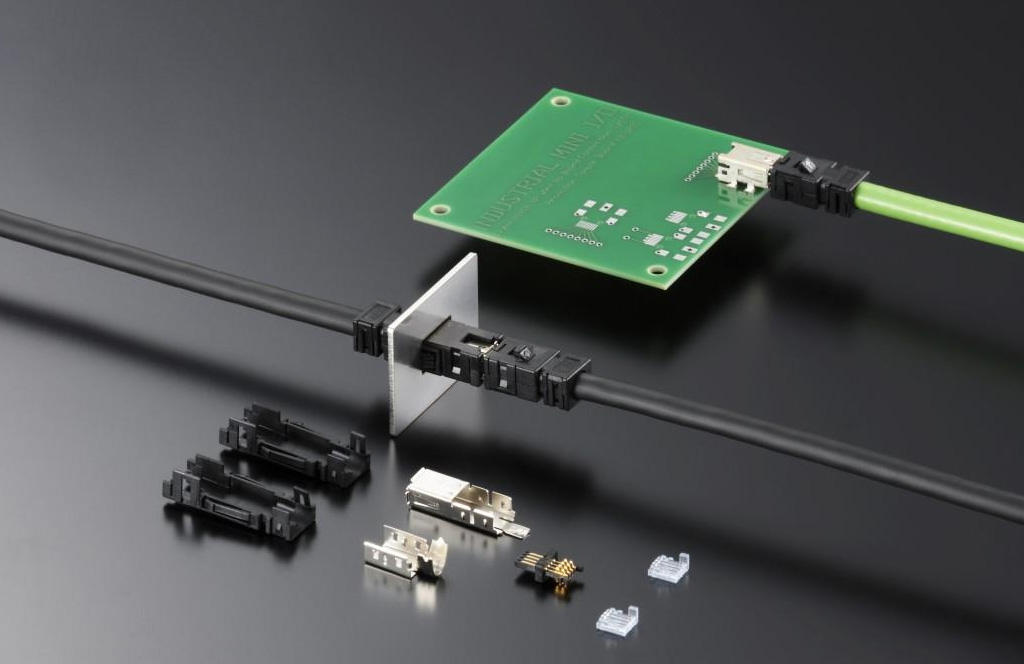

インダストリアルミニ I/O コネクタシリーズに現場結線が可能な中継タイプをラインアップしました。複雑な結線処理をせずに現場で簡易に結線することが可能になりました。本製品は、従来の RJ45 プラグに比べて4分の1の実装面積であり、お客様の PCB デザインに於ける省スペース化と柔軟性の向上を実現します。また、産業機器に想定される振動等の過酷な条件下に対応すべく、本製品は２点接触方式を採用することで、高い接続信頼性を提供し、お客様の生産性の向上をお手伝いします。
特長
- 小型且つ堅牢な産業機器用コネクタ
- Cat5e に準拠
- 現場結線を可能にする革新的なピアッシング接続方式により、結線時間を短縮
- 堅牢で小型コネクタ設計により、産業機器に想定される振動等の過酷な環境下での高い接続信頼性を確保
- 省スペース設計により、設計の柔軟性が向上
- さまざまな用途に適した豊富な製品ラインアップ
アプリケーション
- 工業制御
- モーション＆ドライブ
- ロボット
- インダストリアルイーサネット
- PLC
- IPC
仕様
材質
| シェル | 銅合金 |
|---|---|
| コンタクト | 銅合金 |
| ハウジング | 熱可塑性樹脂 |
機械的特性
| 使用温度範囲 | -40°C ～ 85°C |
|---|---|
| ケーブル径 | 最大 7.1mm |
| 電線サイズ | 最大 AWG24 |
| 耐久性 | 750サイクル |
| ケーブル保持力 | 98N（10kg） |
電気的特性
| 極数 | 8極 |
|---|---|
| 定格電流 | 0.5A |
| 定格電圧 | 30V |
| 接続方式 | 電線対基板接続 |
| コンタクトピッチ | 0.635 mm |
型番情報
| 型番 | 詳細 |
|---|---|
| 2201855-1 | MINI I/O PLUG KIT TYPE I L |
| 1-2201855-1 | MINI I/O PLUG KIT TYPE II L |
| 2201855-2 | MINI I/O PLUG KIT TYPE I M |
| 1-2201855-2 | MINI I/O PLUG KIT TYPE II M |
| 2201855-3 | MINI I/O PLUG KIT TYPE I LM MIX |
| 2201864-1 | MINI I/O REC KIT TYPE I L |
| 1-2201864-1 | MINI I/O REC KIT TYPE II L |
| 2201864-2 | MINI I/O REC KIT TYPE I M |
| 1-2201864-2 | MINI I/O REC KIT TYPE II M |
| 2201864-3 | MINI I/O REC KIT TYPE I LM MIX |
| 2229737-1 | HAND TOOL |
