HD+ Card Edge Power Connector

最大クラスの高電流密度を備えた HD＋ カードエッジ パワーコネクタ

　
パワーコネクタ
カードエッジ
高密度
電源
信号線

近年では、サーバー、スイッチ、およびストレージデバイスの電流密度と電力要件は増加してきています。そうした状況の中、TE Connectivity では、データセンター設備での 3000W 用電源にもご使用可能な HD+ カードエッジパワーコネクタをリリースいたしました。

注文情報

型番 製品名称
2322260-1 HD＋ Card Edge Power Connector

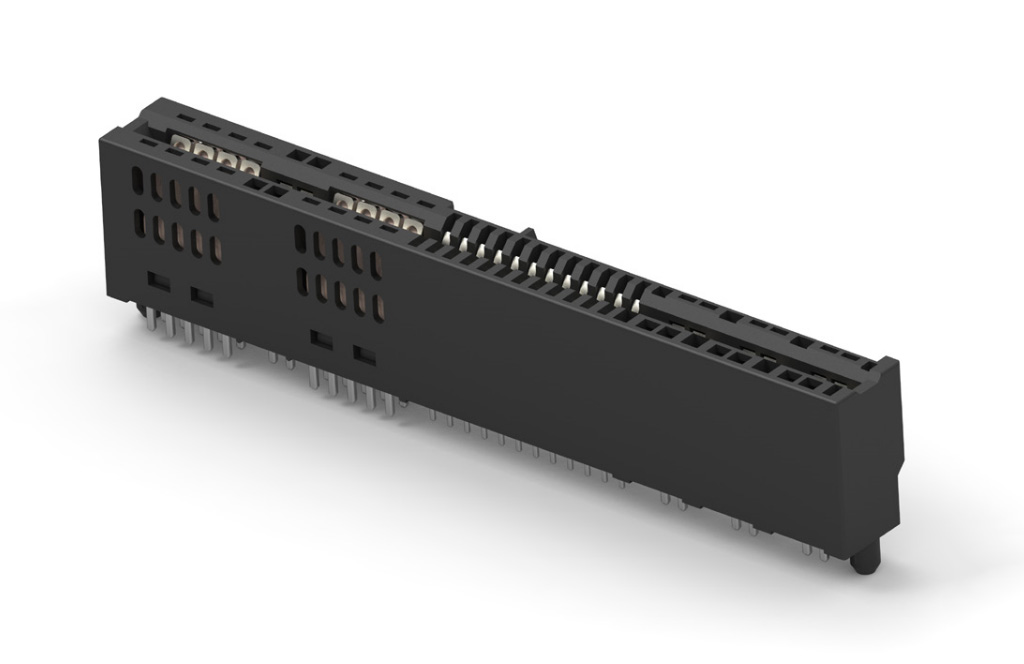

HD＋ カードエッジ パワーコネクタ 製品イメージ

特長

  • 最大クラスの高電流密度
  • 接触抵抗が非常に低い
  • 端子あたり 25A の高電流を供給
  • 業界標準の PCB フットプリント
  • 共通フットプリントの電源と信号端子モジュール

アプリケーション

  • サーバー
  • スイッチ
  • ストレージデバイス
  • 電源

仕様

電流（平均） 31A（～ 15.5A/2.54mm）
最大抵抗 0.8mΩ
平均抵抗 0.3mΩ
嵌合力 8.5N/コンタクト
幅 7.8mm
基板厚さ 1.57mm

資料ダウンロード

HD+ CARD EDGE POWER CONNECTORS データシート（英文）PDF － 885.67 KB

　
