SCHURTER SMD fuse : UHS Series

一辺 10mm 以下のコンパクトデザイン 定格 100A 対応 SMD ヒューズ

　
回路保護
表面実装
リフロー
大電流
速断

SCHURTER が新たにリリースした SMD ヒューズ：UHS シリーズは、一辺 10mm 以下のコンパクトデザインを保ちながら、最大 100A の定格電流と、定格の約２倍の大電流に対して１０秒という俊敏なトリップ時間を実現しました。また SELV（Safety Extra Low Voltage = 安全特別低電圧）50VDC までの範囲で、最大 600A、16VDC で最大 2,000A の遮断容量を有しています。基板上の省スペース化に寄与しながら、大電流からの回路保護を実現します。

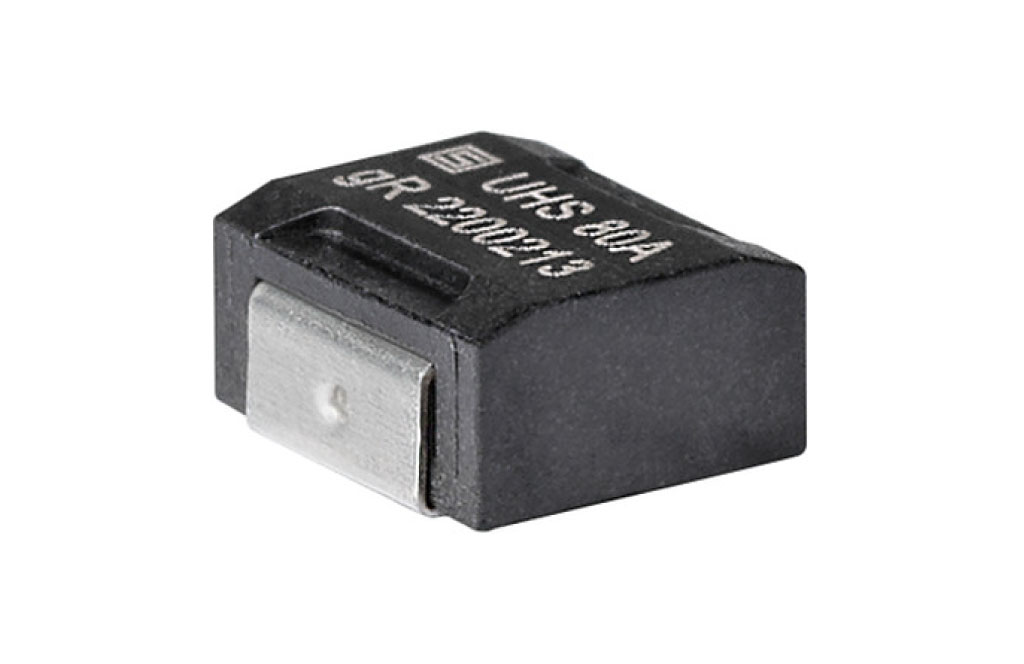

SMD ヒューズ UHS シリーズの製品写真

特長

  • 定格電圧：50VDC
  • 定格電流：50 ～ 100A
  • 遮断容量：600A@50VDC、1,000A@32VDC、2,000A@16VD
  • 溶断特性：Quick-Acting F（速断）※
  • 動作温度範囲：-55℃ ～ +125℃
  • 寸法：8.4 × 9.4 × 4.7mm
  • 認証規格
  • 詳細は、製品データシートの Derating Curves、Pre-Arcing Time、および Time-Current-Curves をご参照ください。

アプリケーション

  • 屋外設置の産業機器（計測器等）
  • テレコム
  • データセンター
  • 電動工具

等、非常に大きな過電流が流れる可能性がある機器

資料ダウンロード

UHS シリーズ データシート（英文）PDF － 379.37 KB

　
