PIC16LF155x シリーズは、２つの 10-bit 100ksps A/D コンバータ (ADC) と静電容量式タッチセンシングをサポートする CVD（静電容量式分圧器）を内蔵しています。このユニークな構成によりセンサデータを効率的に収集し、非常にノイズの強い環境、低消費電力が要求される産業用途向けアプリケーションに最適の製品です。
特長
- 最大 17 の ADC チャンネルと CVD モジュール搭載
- 最大 14KB のフラッシュ 512 バイトの RAM
- 32MHz のオシレータ
- PWM は 2ch 出力搭載
- I2C、SPI、EUSART の通信モジュールに対応
- 消費電流
- eXtreme Low Power に対応
- スリープード時 30nA（1.8V Typical）
- 動作時 75μA（1MHz、1.8V Typical）
- 省電力化が重視されるアプリケーションに最適
- パッケージ

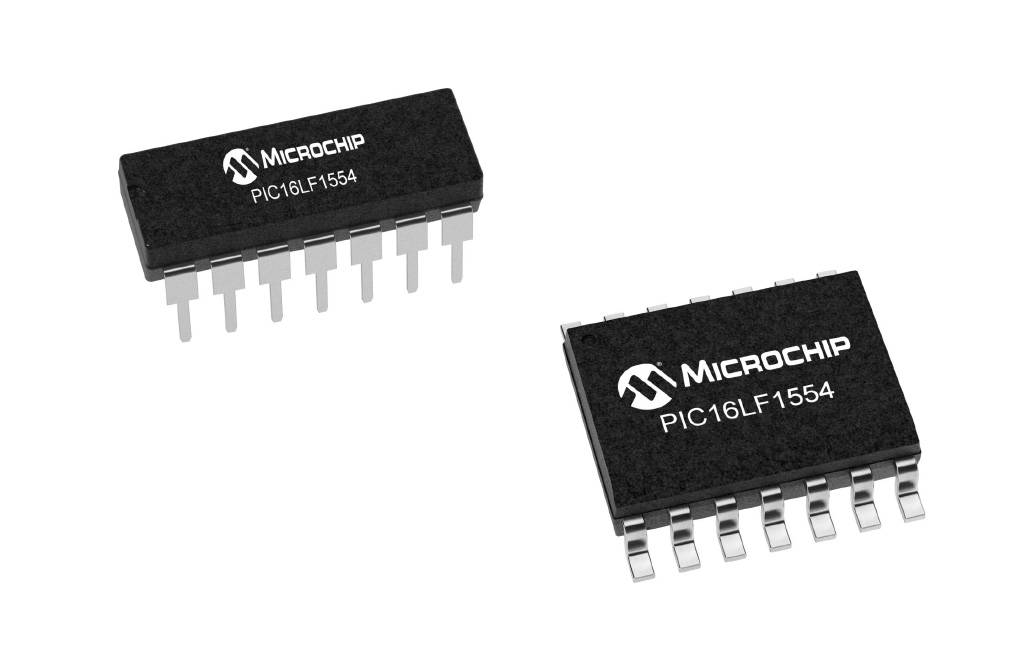

- PIC16LF1554 14ピンPDIP、TSSOP、SOIC、16ピンQFN
- PIC16LF1559 20ピンPDIP、SSOP、QFN
開発環境
- 8 ビット小ピン開発キット (型番：DM164130-9)
- ニュー mTouch スタータキット (型番：DM160227)
- MPLAB® X統合開発環境 (IDE)
- PICkit™ 3
- MPLAB ICD 3
- PICDEM™ ラボ開発キット等にてサポート可能
仕様
| 型名 | プログラム メモリ (Kword) |
データ SRAM (byte) |
I/O （ピン） |
8/16 bit タイマ |
静電容量式 （タッチCH） |
ADC (10 bit) |
PWM | EUSART | MAX SPEED (MHz) |
|---|---|---|---|---|---|---|---|---|---|
| PIC16LF1554 | 4 | 256 | 12 | 2/1 | 11 | 11 | 2 | 1 | 32 |
| PIC16LF1559 | 8 | 512 | 18 | 2/1 | 17 | 17 | 2 | 1 | 32 |
資料ダウンロード
PIC16LF1554 データシート（英文）PDF － 247.58 KB
