MCP1790/MCP1791 High Voltage Regulators

70mA 高耐圧レギュレータ MCP1790/MCP1791

　
レギュレータ
高耐圧品
サーマルシャットダウン機能

MCP1790/MCP1791 は出力電流 70mA、入力電圧範囲 6V ～ 30V の高耐圧レギュレータです。動作温度範囲は -40℃ ～ +125℃、最大動作電圧 30V 対応していることから、自動車アクセサリやその他 DC12/24V システムのアプリケーションに適しています。また、この製品は自動車の環境で作動するように設計されていて、+48V (43.5V ±10%) 負荷ダンプ過渡に対する耐性があります。

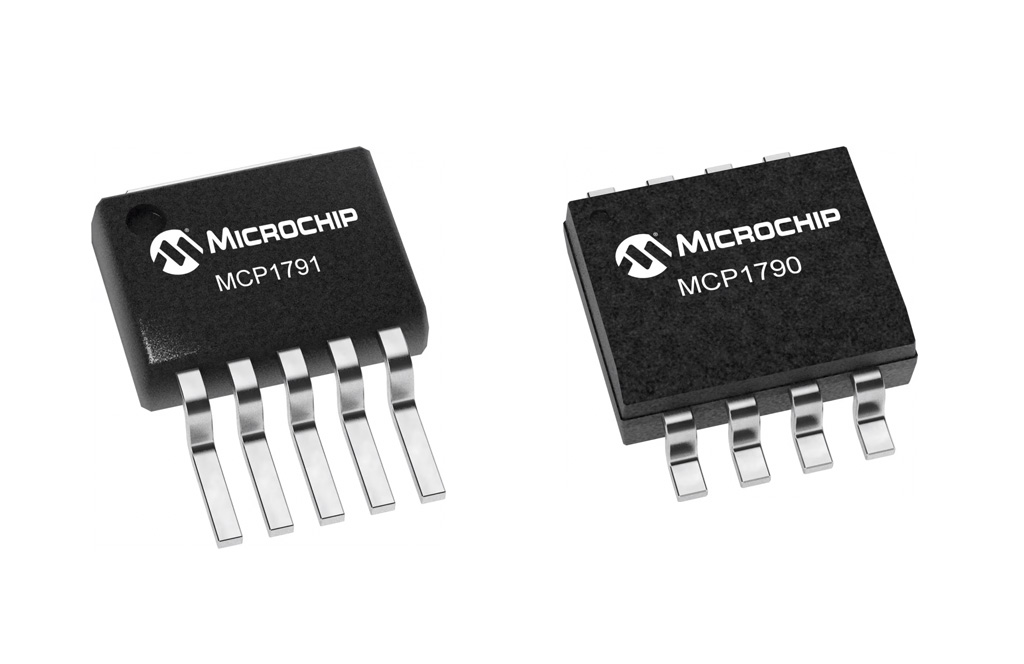

高耐圧レギュレータ MCP1790/MCP1791

製品概要

  • 48V (43.5V ±10%) 負荷ダンプ保護
  • 入力電圧範囲：6V ～ 30V
  • 固定出力電圧：3.0V、3.3V、5.0V
  • 出力電圧精度：±2.5%
  • 出力電流：70mA (+125℃ ジャンクション温度)
  • 消費電流：110μA (typ)、シャットダウン時 10μA (typ)
  • 過電流保護機能 (120mA@5v)
  • サーマルシャットダウン機能 (+157℃ ジャンクション温度)
  • 動作温度範囲：-40℃ ～ +125℃
  • High PSRR：-90dB@100Hz (typ)
  • シャットダウン入力、PowerGood 出力 (MCP1791)
  • パッケージ
    • 3pin-DDPAK、SOT-233 (MCP1790)
    • 5pin-DDPAK、SOT-233 (MCP1791)
　
