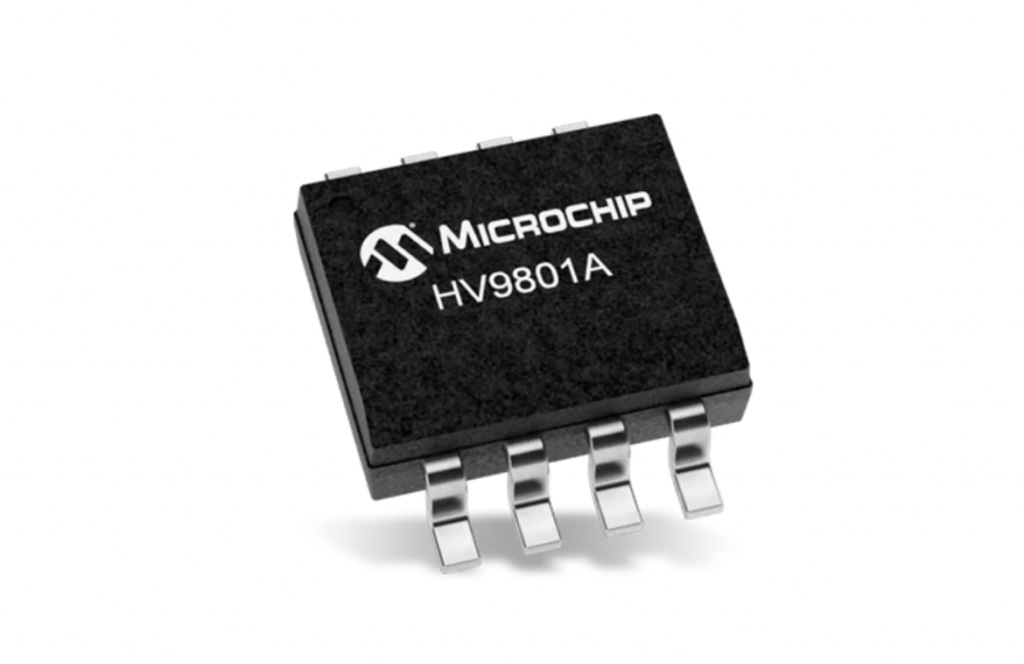

HV9801A Switch Dimmable LED Driver

スイッチによる段階調光が可能な LED ドライバ HV9801A

　
LED ドライバ
スイッチ調光
温度保護

HV9801A ドライバは、LED 電球などの明るさを変えたいアプリケーションに最適です。電源スイッチの ON/OFF サイクルにより、調光器を使わずに LED 電球などの輝度を４段階に調節することができます。輝度レベルは上下に移りながら変化します。電源が1秒を越えて再開された場合、最高位の輝度レベルに戻ります。定格 450V の内部 VDD レギュレータにより、整流された商用 AC から直接電源を供給することができます。

段階調光が可能な LED ドライバ HV9801A

特長

  • ４段階スイッチ調光機能内蔵
  • アベレージ電流制御方式による ±3% の電流精度
  • 過電流/出力短絡保護機能
  • IC 高温保護機能
  • 広い動作温度範囲：–40℃ ～ +125℃

アプリケーション

  • スイッチ段階調光型LED照明

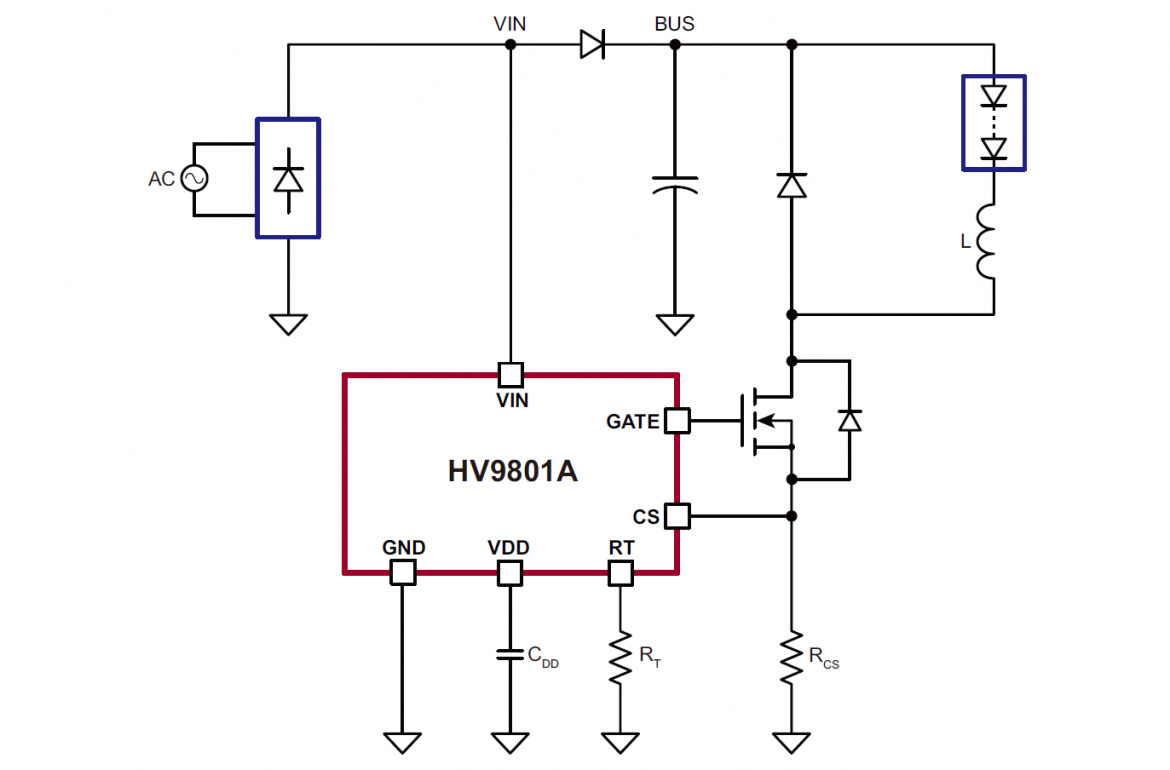

HV9801A 典型的なアプリケーション事例

HV9801A 典型的なアプリケーション事例

資料ダウンロード

HV9801A データシート（英文）PDF － 964.22 KB

　
