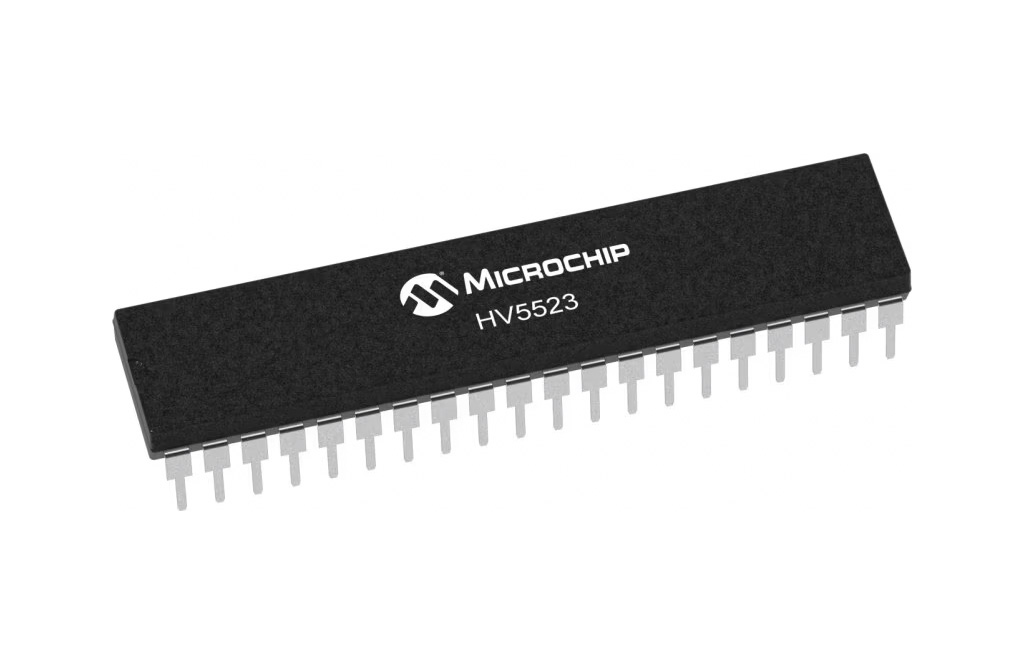

HV5523 は、32ch、高耐圧シリアル-パラレル コンバータです。220V までのオープン・ドレイン出力によって、インクジェット・プリンタ、プラズマ・パネル、蛍光管、大型のマトリクス、LCD ディスプレイのアプリケーションに適しています。また、100mA (min) のシンク電流によって、負荷の大きなピエゾ素子を高速なスルーレートでドライブすることが可能となります。
このデバイスは、最大 16MHz で動作可能な 32-bit のシフトレジスタと、32 のラッチ、および出力をコントロールする 5V の制御ロジックより構成されます。HV5523 は反時計回りに指示したデータをシフトさせます。データのシフト方向が時計回りの HV5623 もございます。
特長
- HVCMOS テクノロジー採用
- シンク電流最小の 100mA
- シフトレジスタ速度：16MHz
- 正負極性入力
- CMOS コンパチブル入力
- 44-Lead QFN (K7) パッケージ
- 7.00 × 7.00 × 0.80mm (max), 0.50mm pitch
アプリケーション例
- インクジェットプリンタ(プリントヘッド)
- 静電プリンタ
- 蛍光表示管
- 無機 ELディスプレイ
- 大型行列 LCD 表示
- 光学 MEMS モジュール

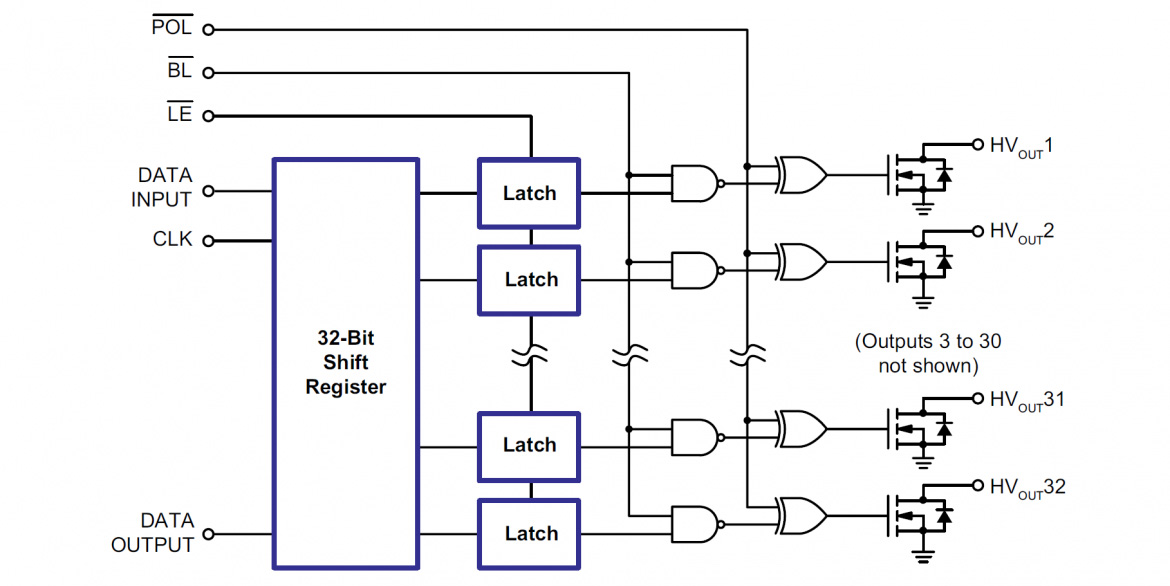

HV5523 ブロック図
資料ダウンロード
HV5523 データシート（英文）PDF － 742.97 KB
