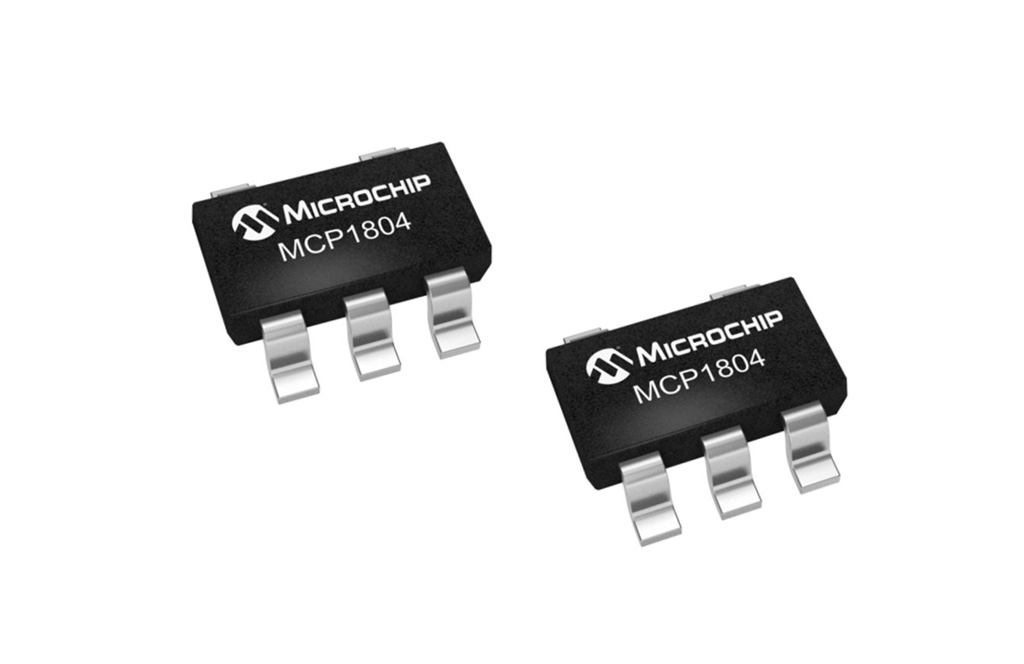

この製品は 2V ～ 28V の広範囲な入力電圧をサポートした高耐圧、低消費の 150mA 出力のリニアレギュレータです。基本的なレギュレータ回路に加え、過電流及びサーマル保護回路が搭載されております。また、シャットダウンピンにより 0.01μA という極めて小さな電流でスタンバイ状態にする事が可能です。
出力は 1.8V ～ 18V まで幅広く取り揃えており、応用設計が柔軟に対応でき、入出力に接続するコンデンサの容量は 0.1μF を接続しても安定な電力を供給しますので回路占有面積削減やコスト低減にも貢献できます。
仕様
| 出力電流 | 150mA |
|---|---|
| 入力電圧 | 2V ～ 28V |
| 出力電圧 | 1.8V ～ 18V (0.1V 単位で選択可能) |
| 静止電流 | 50μA (typ) |
| シャットダウン電流 | 0.01μA (typ) |
| PSRR | 50dB (typ) @1KHz |
| 動作温度範囲 | -40℃ ～ +85℃ |
| パッケージ | SOT-23、SOT-89、SOT223 |
資料ダウンロード
MCP1804 データシート（英文）PDF － 2.17 MB
