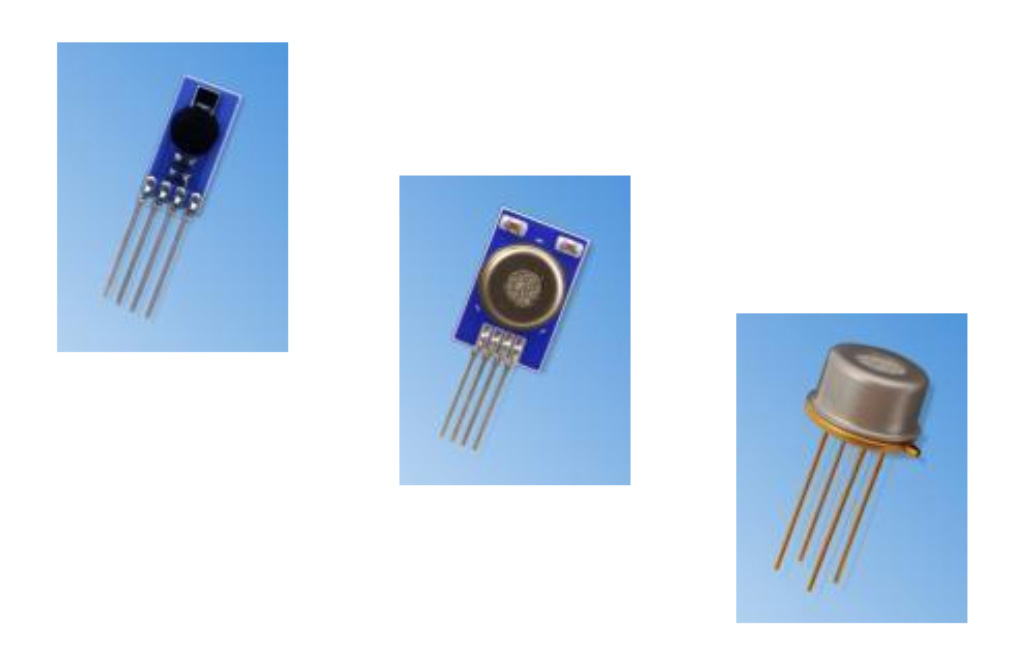

HYT シリーズは、IST 社の正確な容量式湿度センサと ASIC の高集積密度と高機能の長所/利点を組み合わせた温湿度センサです。集積化されたシグナル・プロセシングで、測定されたデータは処理され、相対湿度と温度が I2C 互換インターフェースを介してデジタル値として直接届けられます。直線性誤差と温度ドリフトは、"OnChip" で補正され、広範囲な用途にわたって卓越した精度を保証します。すべてのセンサは出荷前に工場で校正されているので、取り替えても同じように使え、また商業規格に適合しています。
特長
HYT 271
- 測定範囲：0 ～ 100% rH、-40 ～ 125℃
- 精度：±1.8% rH、温度：±0.2℃（下表をご参照ください）
- 化学的耐性、耐結露性
- 高品質セラミック基板
- 10.2 × 5.1 × 1.8 mm
HYT 939
- 溶接・気密封止された TO39 ハウジング
- ガラス・グロメット（はとめ）と焼結フィルター
- 5.2 × 9mm
HYT 221
- 円形ステンレスケース
- 耐水性薄膜フィルター
- 15.3 × 10.2 × 5.3 mm
アプリケーション
HYT 271
- ハンドヘルド計測機器
- 湿度伝送器
- 産業向け
- 計測＆センサ技術
HYT 939
- 医療システム
- 高圧滅菌器
- 圧力露点測定
- 乾燥システム
- 実験室
HYT 221
- 気象観測
- 工業用乾燥装置
- 医療機器
- 航空/飛行
- 極限スポーツ（サウナの湿度測定、アウトドア）
技術情報
湿度測定
| Humidity measuring range (1) | 0 ～ 100% rH |
|---|---|
| Humidity accuracy (2) (Maximum tolerance) |
±1.8% rH (0 ～ 80% rH) |
| Accuracy humidity 0 ～ 10% RH (0 ～ 50℃) (Typical tolerance) |
±(1% rF + 8% aw) aw = rF / 100% |
| Reproducibility (3) | ±0.2% rH |
| Hysterisis | < ±1% rH |
| Humidity resolution | 0.03% rH |
| Linearity error | < ±1% rH |
| Response time t63 | < 4 sec |
| Tk Residual error | 0.05% rH / K (0 ～ 60℃) |
| Long term drift | < 0.5% rH / a |
| Measuring principle | Capacitive polymer humidity sensor |
温度測定
| Temperature measuring range | -40 ～ +125℃ |
|---|---|
| Temperature accuracy | ±0.2K (0 ～ 60℃) |
| Reproducibility | ±0.1K |
| Hysterisis | < ±1% rH |
| Temperature resolution | 0.015℃ |
| Response time t63 | < 5 sec |
| Long term drift | < 0.05K / a |
| Measuring principle | PTAT (integrated) |
