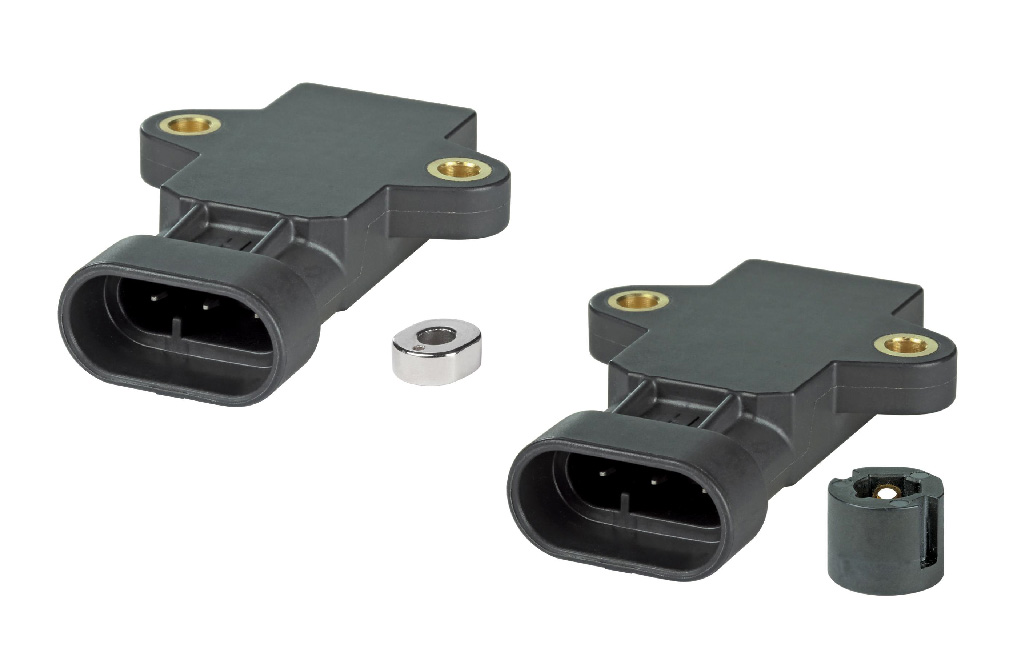

ホール効果を用いて非接触にて物体の回転角度を計測できるセンサです。シャフトありのタイプもご用意しています。IP69K パッケージのため、耐環境性に優れており、車載グレードの EMI/EMC 試験もクリアしている製品です。
特長
- 非接触動作（製品内に可動部なし）
- 回転寿命：回転限界無し
- IP69K の頑丈なパッケージ
- 車載グレードの EMI/EMC 試験、逆極性・短絡保護内蔵
- ８点より動作範囲選択 (0 ～ 350℃)
- マグネットのハウジング有無選択可能
アプリケーション
トラック、バス、オフロード車、産業/建設/農業車両
- 位置・移動検出（ペダル、スロットル、ギア、レバー、など）
- 車高調整サスペンション（バスおよびトラック）
- 傾斜/トリム位置 (モーターボートエンジン、耕うん機、など)
産機関連
- バルブ制御
- HVAC ダンパー制御
- 潅漑装置ピボット制御
仕様
| シリーズ | |||
|---|---|---|---|
| LV（低電圧） | HV（高電圧） | ||
| 回転寿命 | 回転限界なし | ||
| Mating Connector | AMP Superseal 282087-1 | ||
| 供給電圧 | 5 ±0.5Vdc | 10Vdc ～ 30Vdc | |
| 供給電流 | 通常 | 20mA max | 32mA max |
| グラウンドショート出力時 | 25mA max | 47mA max | |
| 出力 | Standard | 0.5Vdc ～ 4.5Vdc ratiometric |
0.5Vdc ～ 4.5Vdc non-ratiometric |
| Inverted | 4.5Vdc ～ 0.5Vdc ratiometric |
4.5Vdc ～ 0.5Vdc non-ratiometric |
|
| 出力信号遅延 | 4ms typ | ||
| 過電圧保護 | 10Vdc | ー | |
| 逆極性保護 | -10 Vdc | -30 Vdc | |
| 認定 | CE 認定取得済 | ||
