Isolation Amplifier Module MISO170-F

4 ～ 20mA 電流出力アイソレーションアンプモジュール MISO170-F

　
アイソレーションアンプ
絶縁アンプ
電流出力
DC/DC コンバータ
自社製品

MISO170-F は低背 13mm パッケージの出力絶縁型アイソレーションアンプ・モジュールです。0 ～ 5V 入力/4 ～ 20mA 出力の仕様となっており、アンプの１次側と２次側にそれぞれ電源を供給する絶縁 DC/DC コンバータを内蔵しているので、4 ～ 20mA 出力のアナログ絶縁システムを容易に実現する事が出来ます。

グローバルマイクロニクス MISO170-F 製品写真

特長

  • 入力電圧：0 ～ 5.5V
  • 出力電流：0 ～ 22mA（負荷 0 ～ 750Ω）
  • ゲイン：×1 ～ ×10
  • 非直線性：±0.15%FS（max）　※ 4 ～ 20mA 出力時
  • 周波数特性：500Hz（typ）
  • 絶縁耐圧：AC1000V 連続（入力－出力間、出力－電源間）
  • 電源電圧範囲：+10.8V ～ +13.2V

アプリケーション

  • プラント制御機器
  • 電力監視機器
  • 高圧電源装置
  • 屋外 4 ～ 20mA 長距離伝送機器

PDF 資料請求

グローバルマイクロニクス MISO170-F データシート（和文）

無料資料請求

オリジナル動画

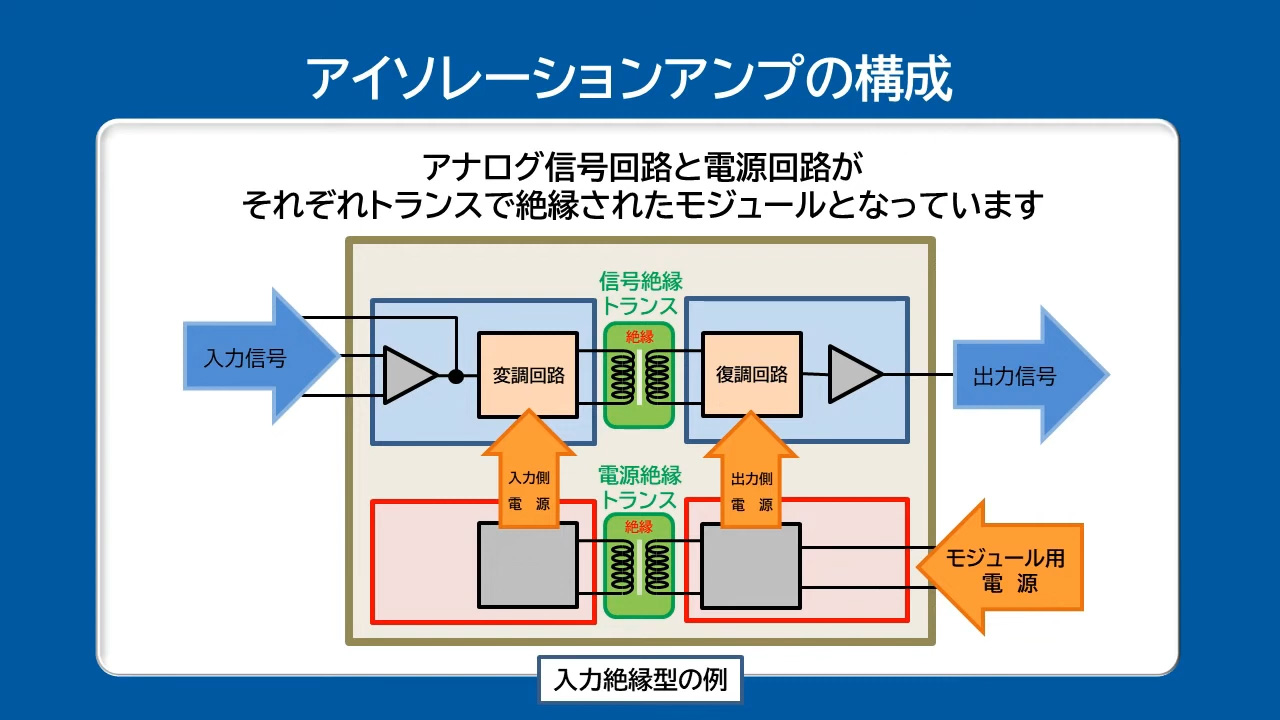

アイソレーションアンプのご紹介

アイソレーションアンプのご紹介 オリジナル動画を観る
  • 医療機器向けへご使用を検討の場合は、事前に弊社までお問い合わせください。
  • 記載している製品情報やPDF資料の内容は予告なく変更される可能性があります。最新仕様はメーカーサイトでご確認いただくか、弊社までお問合せください。
  • このページに記載されている社名や製品名、登録商標、ロゴマーク等の著作権またその他の権利は、各社に帰属します。
