SM91534AL BMS Transformer

BMS 用パルストランス SM91534AL

　
バッテリーマネジメントシステム
ESS
蓄電
充放電管理
チャージャー
回生エネルギー

車載グレード（AEC-Q200 準拠）BMS（バッテリ管理システム）用信号トランスがリリースされました。このシングルチャンネルの強化絶縁トランスには、ノイズ除去用のコモンモードチョークも内蔵しています。本モデルは、NXP 社 33771C シリーズ、アナログデバイス社 AD1818 及び LTC6804/681x シリーズと共に　使用される目的で開発されています。この BMS トランスは最大 1,500VDC の動作電圧、最大 6,400VDC のハイポット絶縁電圧及び -40 ～ 125℃ の拡張動作温度範囲となっています。

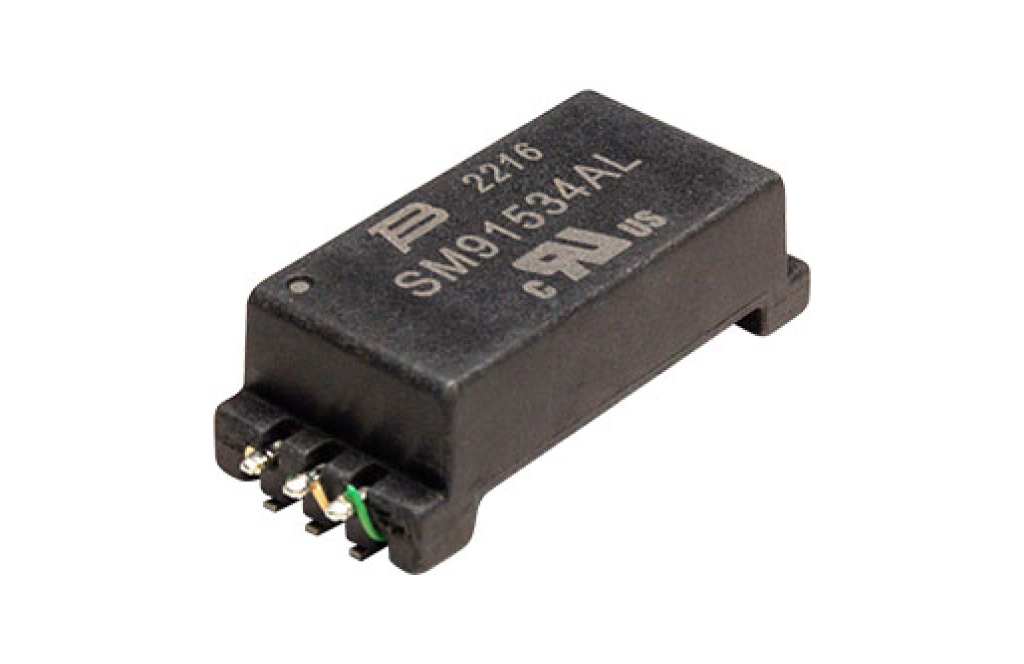

パルストランス SM91534AL

特長

  • 動作電圧上限 1,500Vdc、Hi－POT（1mA/60s）6,400Vdc
  • NXP：33771C、ADI：AD1818、LTC6804/681x への提案部品
  • 強化絶縁品、沿面距離：min 15mm、空間距離：min 14mm
  • 動作温度範囲：-40℃ ～ 125℃

アプリケーション

  • バッテリマネジメントシステム

資料ダウンロード

SM91534AL データシート（英文）PDF － 695.45 KB

　
